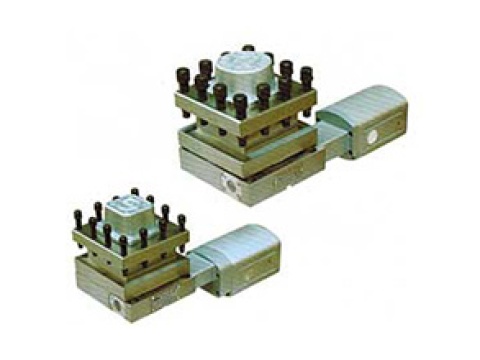

Револьверная головка NC LD4B

Добавить к заявке на консультацию
К сравнению
Описание Характеристики Особенности
Характеристики
Основные характеристики
Описание
Data Model Center height(mm) Motor power
(W) 		Locking Force(kN) Repeatability accuracy(") Time   of changing tool and lock(s)
90º 180º 270º
LD4B-CK0620 51 50 5 ±2 1.5 2 2.5
LD4B-CK0625 51 90 6 ±2 1.7 2.2 2.7
LD4B-CK6125 57 90 6 ±2 1.7 2.5 2.7
LD4B-CK6132 70 120 12 ±2 2 2.5 3
LD4B-CK6140 81 120 12 ±2 2 2.5 3
LD4B-CK6150 121 120 14 ±2 2.2 2.7 3.3
LD4B-CK6163 120 180 18 ±2 2.5 3.2 3.9
LD4B-CK6172 120 250 24 ±2 3.7 4.7 5.7
LD4B-CK6180 120 250 28 ±2 4.1 5.2 6.3
LD4B-CK61100 145 250 32 ±2 4.5 5.6 6.8

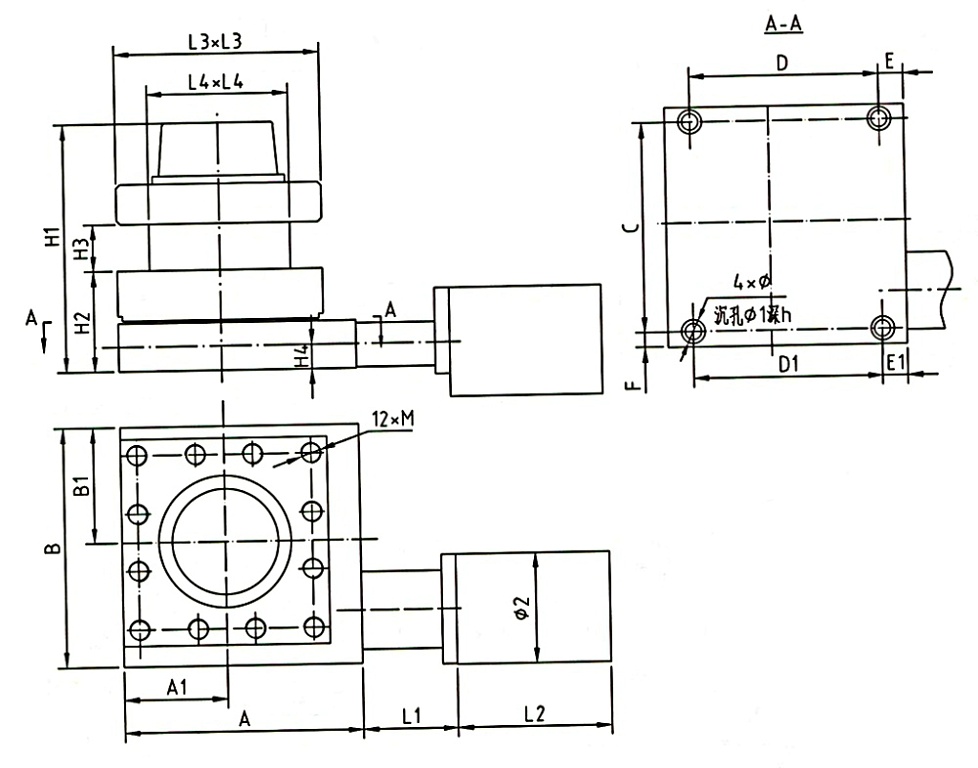

Dim Model H1 H2 H3 H4 L1 L2 L3 L4 A A1 B B1
LD4B-CK0620 146 51 26 15.5 60 100 100 72 114 50 114 50
LD4B-CK0625 152 51 30 17 78/114 118 130 99 130 65 138 65
LD4B-CK6125 159 57 31 16.5 78/114 118 136 104 136 68 148 68
LD4B-CK6132 187 70 40 20 76 128 158 114 161 79 171 79
LD4B-CK6140 200 81 38 19.5 76 128 166 116 192 83 192 93
LD4B-CK6150 240 121 38 37 76 128 166 116 192 83 192 93
LD4B-CK6163 234 120 42 31 110 132 200 120 200 100 200 100
LD4B-CK6172 255 120 50 30 103 140 240 160 240 120 240 120
LD4B-CK6180 245 120 55 25 103 140 280 200 280 140 280 140
LD4B-CK61100 285 145 65 30 103 140 300 192 300 150 300 150
Dim Model C D D1 E E1 F φ φ1 φ2 h M
LD4B-CK0620 100 100 70 7 18 7 φ7 φ11 φ78 6.5 M8
LD4B-CK0625 120 100 90 15 20 9 φ9 φ14 φ88 10.5 M10
LD4B-CK6125 126 108 108 14 14 11 φ11 φ17 φ88 11 M10
LD4B-CK6132 146 126 126 23 23 12 φ13 φ19 φ88 13 M16
LD4B-CK6140 168 152 152 20 20 12 φ13 φ19 φ88 13 M16
LD4B-CK6150 168 152 152 20 20 12 φ13 φ19 φ88 13 M16
LD4B-CK6163 177 150 130 25 35 11.5 φ13 φ19 φ98 13 M16
LD4B-CK6172 210 210 160 15 40 15 φ18 φ27 φ98 17 M16
LD4B-CK6180 240 240 240 20 20 20 φ18 φ27 φ98 17 M16
LD4B-CK61100 260 260 260 20 20 20 φ18 φ27 φ98 17 M16
