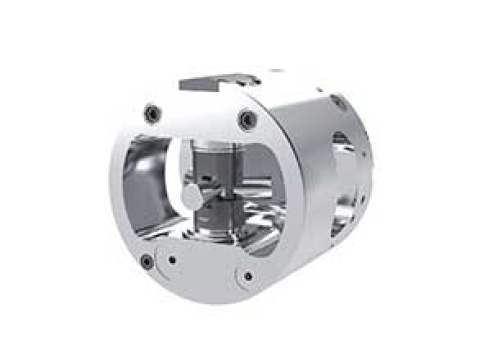

Полностью автоматический гидравлический YFD индексный патрон

Добавить к заявке на консультацию
К сравнению
Описание Характеристики Особенности
Характеристики
Основные характеристики
Описание
Can achieve indexing angle of 4*90°,8*45°,3*120°.6*60°and   special angle
Mодель The maximum axial loading window G(mm) Jaw stroke U(mm) Piston area (cm²) Maximum pressure (bar) Maximum speed (r.p.m) Rotating moment (kg.m²) Clamping jaw weight (kg) Body weight (kg)
YFD-168'' 125 9 13 25 3000 0.12 0.5 18
YFD-210'' 175 15 30 35 3000 0.16 0.6 24
YFD-235'' 197 15 30 35 2800 0.27 0.6 32
YFD-250'' 216 17 43 35 2500 0.47 1.3 42
YFD-280'' 239 17 43 35 2200 0.88 1.3 52
YFD-315'' 261 23 63.6 35 2000 1.45 2 80
YFD-360'' 301 23 63.6 35 1700 2.05 2 95
YFD-400'' 333 30 86.6 35 1200 3.4 4 128
YFD-460'' 395 30 86.6 35 1000 6.4 5 170
YFD-570'' 466 40 113 35 800 12 6 285
YFD-680'' 576 40 113 35 600 29 7 490

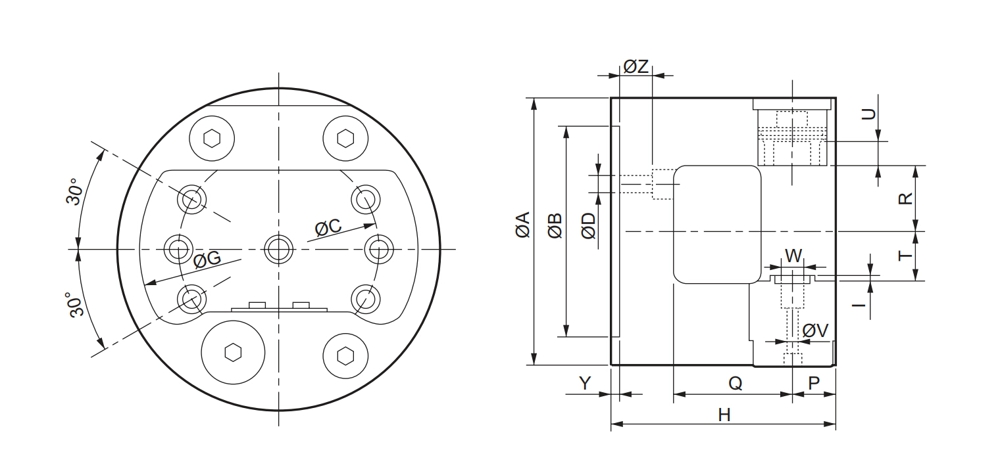

 Габаритные размеры




Модель A B C D G H I P Q R T V W Y Z
YFD-168'' 172 140 104.8 11 125 152 2 30 46 33 33 M8 18 5 30
YFD-210'' 215 170 133.4 13 175 180 3 35 95 48 36 M8 20 6 28
YFD-235'' 235 170 133.4 13 197 190 3 35 102 53 40 M8 25 8 28
YFD-250'' 254 220 171.4 17 216 210 3 44 112 56 46 M8 25 10 32
YFD-280'' 275 220 171.4 17 239 218 3 44 125 70 58 M8 25 12 32
YFD-315'' 315 220 171.4 17 261 235 3 50 136 77 63 M10 25 12 29
YFD-360'' 360 220 171.4 17 301 260 3 50 150 100 86 M10 25 12 29
YFD-400'' 400 300 235 21 333 291 3 58 170 110 91 M10 25 12 24
YFD-460'' 460 300 235 21 395 321 3 58 200 140 121 M10 25 12 24
YFD-570'' 570 380 330.2 27 466 435 5 85 270 180 150 M10 50 18 50
YFD-680'' 680 380 330.2 27 576 485 5 85 320 235 205 M10 50 18 50
