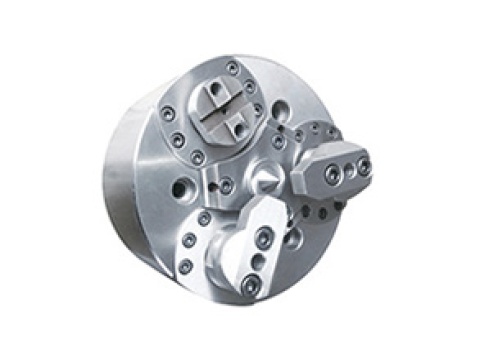

Гидравлический динамический патрон YF с плавающими кулачками
Заготовку можно выровнять по опорному диаметру фиксированной верхней части, а зажимная губка обеспечивает только крутящий момент и тянет назад к фиксированной опорной точке.
К сравнению
Характеристики
Основные характеристики
Описание
| Рабочие параметры | ||||||||
| МОДЕЛЬ / СПЕЦИФИКАЦИЯ. | Угловой ход зажимных кулачков U (град) | Радиальный ход зажимных кулачков-высота h (мм) | Ход обратного натяжения V(мм) | Осевой ход поршня (мм) | Компенсационная величина (диаметр) высота h (мм) | Максимальное усилие зажима (кН) | Максимальная скорость зажима (об /мин) | Масса (кг) |
| YF3-06" | 5° | 5 | 0.1(0.5) | 16 | ±1 | 40 | 4500 | 15.8 |
| YF3-08" | 5° | 5 | 0.1(0.5) | 16 | ±1.5 | 60 | 4000 | 26 |
| YF3-10" | 4° | 7 | 0.1(0.5) | 18 | ±2 | 95 | 3500 | 39.5 |
| YF3-12" | 4° | 7 | 0.1(0.5) | 18 | ±2.5 | 98 | 2800 | 68 |

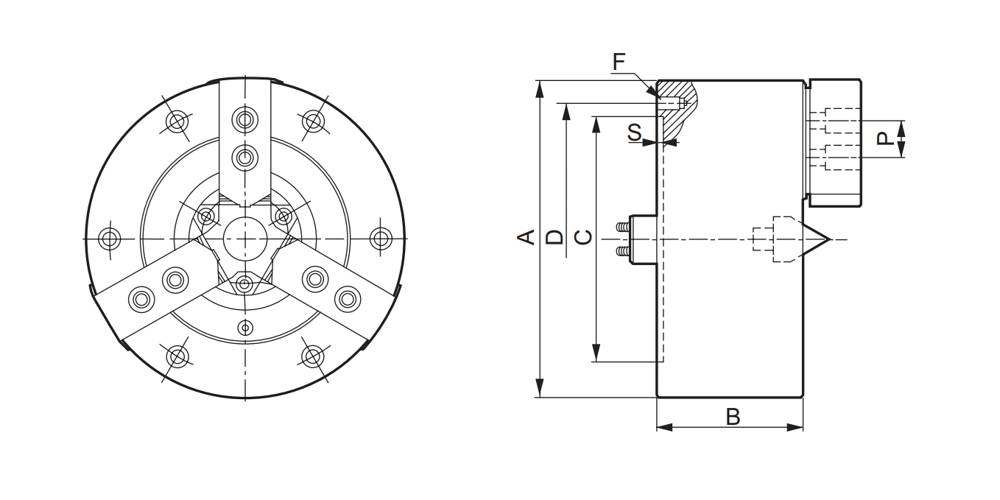

| Параметр размера |
|
|
|
||||||||||
| МОДЕЛЬ / СПЕЦИФИКАЦИЯ. | A | Bf | Ba | C | E | F | W | Hf | Yf | исходная высота h | f | V | Ha |
| YF3-06" | 175 | 140 | 82.563 | 104.8 | 38 | M28*105 | 25 | 85 | 5 | 50 | 27 | 0.1(0.5) | 102 |
| YF3-08" | 212 | 170 | 106.375 | 133.4 | 38 | M32*1.5 | 25 | 105 | 5 | 55 | 33 | 0.1(0.5) | 105 |
| YF3-10" | 250 | 220 | 139.719 | 171.4 | 48 | M38*1.5 | 25 | 108 | 5 | 70 | 33 | 0.1(0.5) | 110 |
| YF3-12" | 315 | 220 | 139.719 | 171.4 | 48 | M38*1.5 | 25 | 108 | 5 | 70 | 33 | 0.1(0.5) | 115 |
