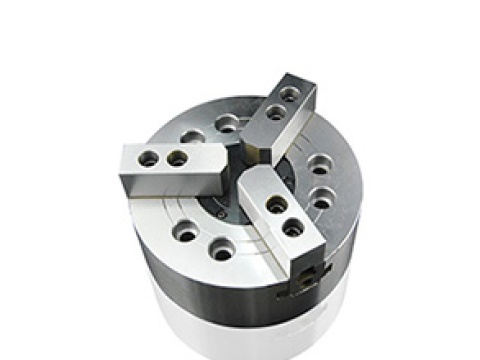

3-х кулачковый гидравлический патрон со сквозным отверстием YK3

Добавить к заявке на консультацию
К сравнению
Описание Характеристики Особенности
Характеристики
Основные характеристики
Описание
Plunger Stroke (mm) Jaw Stroke (Diameter)(mm) Max.Speed (r.p.m) Max.Pull Force (kgf) Max.Gripping Force (kgf) Max.Hydr.Pressure (kgf/cm²) Net weight (kg) Matching Cylinder Gripping Range
10 5.4 7000 1730 3570 29 6.1 TK536 Φ10~Φ135
12 5.5 6000 2140 5710 28 12.5 TK646 Φ15~Φ169
16 7.4 5000 2549 8769 27 23.6 TK852 Φ20~Φ210
19 8.8 4200 4280 11010 27 33.7 TK1075 Φ25~Φ254
23 10.6 3300 5500 14380 27 55.3 TK1291 Φ30~Φ304
23 10.6 2500 7240 18250 25 106.8 TK1512 Φ35~Φ381
23 10.6 2000 7240 18250 25 171 TK1512 Φ40~Φ450

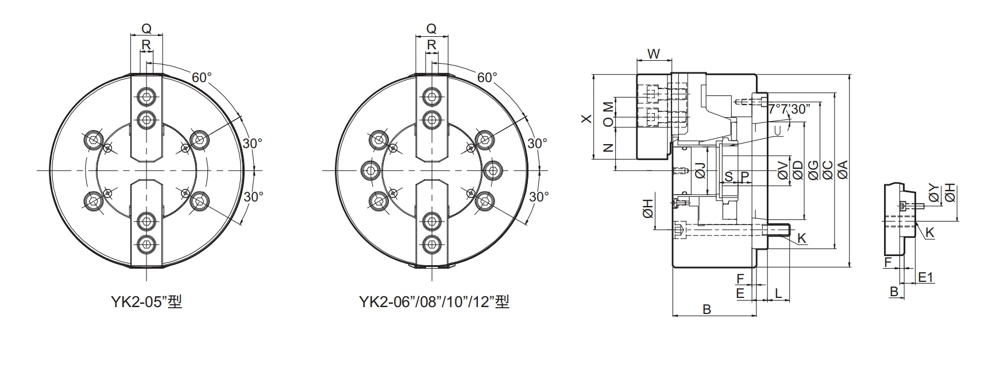

C (h6) D E E1 F G H J K L M N max. N min. O max. O min. P max. P min. Q R S U W X Y Y
110 63.513 20 / 4 96 82.6 33 3-M8×1.25P 15 14 / / 19 6 1 -9 25 10 20 M40×1.5P 31.5 62 / /
140 82.563 15 / 5 116 104.8 45 6-M10×1.5P 16 20 32.35 29.6 24 7 11 -1 31 12 19 M55×2P 37 73 / /
170 106.375 17 23 5 150 133.4 52 6-M12×1.75P 18 25 38.7 35 29.75 14.75 14.5 -1.5 35 14 20.5 M60×2P 39 95 104.8 104.8
220 139.719 18 28 5 190 171.4 75 6-M16×2P 19 30 51.5 47.1 34 12 8.5 -10.5 40 16 25 M85×2P 43 110 133.4 133.4
220 139.719 18 / 6 190 171.4 91 6-M16×2P 25 30 61.6 56.3 46 12 8 -15 50 21 28 M100×2P 51 129 / /
300 196.869 22 33 6 260 235 117.5 6-M20×2.5P 28 43 82.3 77 46 13 7 -16 62 22 42.5 M130×2P 66 165 171.4 171.4
300 196.869 22 33 6 260 235 117.5 6-M20×2.5P 28 43 82.7 76.7 79.25 13.75 7 -16 62 24 42.5 M130×2P 66 165 171.4 171.4
