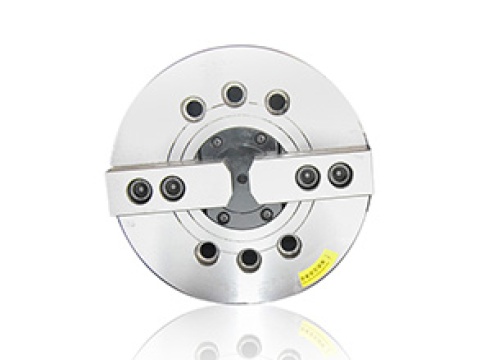

2-х кулачковый гидравлический патрон со сквозным отверстием YK2

Добавить к заявке на консультацию
К сравнению
Описание Характеристики Особенности
Характеристики
Основные характеристики
Описание
Performance parameters








MODEL/SPEC. Nose Of Spindle Thru-Hole (Diameter)(mm) Plunger Stroke (mm) Jaw Stroke (Diameter)(mm) Max.Speed (r.p.m) Max.Pull Force (kgf) Max.Gripping Force (kgf) Max.Hydr.Pressure (kgf/cm²) Netweight (kg) Matching Cylinder Gripping Range
YK2-05'' A24 33 10 5.4 7000 1120 2340 19 6.5 TK536 Φ10~Φ135
YK2-06'' A25 45 12 5.5 6000 1420 3770 18.5 13.1 TK646 Φ15~Φ169
YK2-08'' A26(A25) 52 16 7.4 4800 2240 5710 17 23 TK852 Φ20~Φ210
YK2-10'' A28(A26) 75 19 8.8 4200 2850 7440 18 35.9 TK1075 Φ25~Φ254
YK2-12'' A28 91 23 10.6 3300 3670 9690 18 56.2 TK1291 Φ30~Φ304
YK2-15'' A211(A28) 117.5 23 10.6 2500 4790 12130 17 103.2 TK1512 Φ50~Φ381

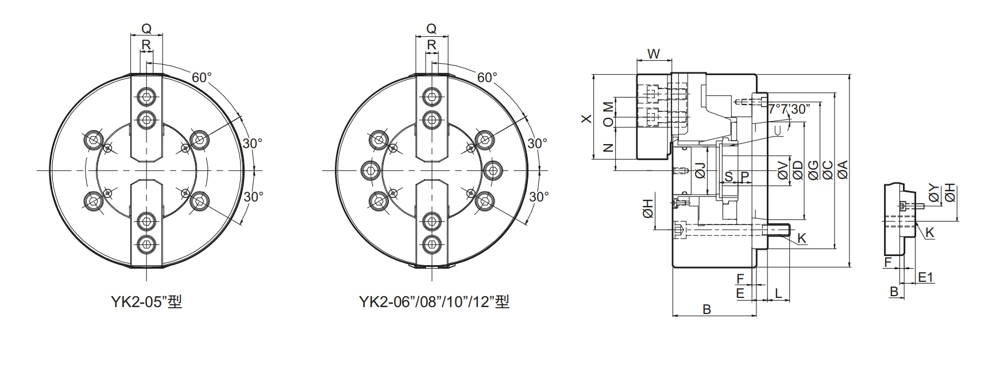

Size parameter
























MODEL/SPEC. A B C (h6) D E E1 F G H J K L M N
max. 		N
min. 		O max. O
min. 		P
max. 		P1
min. 		Q R S U W X Y
YK2-05'' 135 60 110 63.513 20 / 4 96 82.6 33 4-M10×1.5P 15 14 26.5 23.8 19 6 1 -9 25 10 20 M40×1.5P 31.5 62 /
YK2-06'' 169 81 140 82.563 15 / 5 116 104.4 45 6-M10×1.5P 16 20 32 29.25 24 7 11 -1 31 12 19 M55×2P 37 73 /
YK2-08'' 210 91 170 106.375 17 23 5 150 133.4 52 6-M12×1.75P 18 25 38.7 35 30 10 14.5 -1.5 35 14 20.5 M60×2P 39 95 104.8
YK2-10'' 254 100 220 139.719 18 28 5 190 171.4 75 6-M16×2P 19 30 51 46.6 34 12 8.5 -10.5 40 16 25 M85×2P 43 110 133.4
YK2-12'' 304 110 220 139.719 18 / 6 190 171.4 91 6-M16×2P 25 30 61.3 56 46 12 8 -15 50 21 28 M100×2P 51 129 /
YK2-15'' 380 133 300 196.869 22 33 6 260 235 117.5 6-M20×2.5P 28 43 82.7 77.4 46 13 8 -15 62 21 42.5 M130×2P 66 165 /
