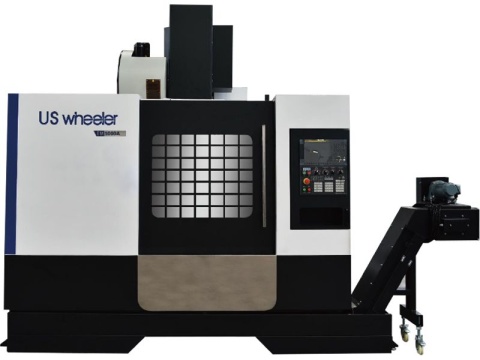

Вертикальный обрабатывающий центр US WHEELER EM 855A
Вертикальные обрабатывающие центры серии EM - это новое поколение станков с ЧПУ, производимых компанией US-WHEELER по передовой технологии. Рациональная конструкции станков, высокая жесткость, высокая стабильность, высокая точность и высококачественный подбор узлов эффективно экономит время обработки.
К сравнению
Характеристики
Основные характеристики
Описание
| EM 600A | EM 800A | EM 855A | ||
| Перемещение оси X | мм | 600 | 800 | 800 |
| Перемещение оси Y | мм | 400 | 500 | 550 |
| Перемещение оси Z | мм | 450 | 500 | 550 |
| Расстояние торец шпинделя-стол | мм | 150-600 | 150-650 | 120-670 |
| Расстояние от торца шпинделя до колонны | мм | 447 | 547 | 590 |
| Размер стола | мм | 700*420 | 1000*500 | 1000*550 |
| Нагрузка на стол | кг | 350 | 500 | 600 |
| Количество Т-пазов | кол-во | 4 | 5 | 5 |
| Размер Т-пазов | мм | 14*84 | 18*90 | 18*90 |
| Тип шпинделя | - | Ременной | Ременной | Ременной |
| Частота оборотов шпинделя | об/мин | 50-10000 | 50-10000 | 50-8000 |
| Мощность шпинделя | кВт | 7.5/11 | 7.5/11 | 11/15 |
| Крутящий момент шпинделя(пост/макс) | Нм | 35.8/95.5 | 35.8/95.5 | 52.5/118 |
| Ускоренные подачи по осям X/Y/Z | м/мин | 42/42/48 | 42/42/42 | 42/42/42 |
| X/Y/Z тип привода | - | Прямой привод | Прямой привод | Прямой привод |
| X/Y/Z настота оборотов приводов | об/мин | 3000/3000/3000 | 3000/3000/3000 | 3000/3000/3000 |
| X/Y/Z диаметр винта | мм | Φ32/Φ32/Φ32 | Φ40/Φ40/Φ40 | Φ40/Φ40/Φ40 |
| X/Y/Z шаг осевого винта | мм | 16/16/16 | 16/16/16 | 16/16/16 |
| Скорость резания | мм/мин | 1-10000 | 1-10000 | 1-10000 |
| Минимальная подача | мм | 0.001 | 0.001 | 0.001 |
| Количество инструментальных позиций | No. | 24 | 24 | 24 |
| Тип инструментального магазина | - | ATC | ATC | ATC |
| Конус шпинделя | - | BT-40 | BT-40 | BT-40 |
| Тип штревеля | град. | 45° | 45° | 45° |
| Диаметр инструмента (примыкающий) | мм | Φ80 | Φ80 | Φ80 |
| Диаметр инструмента (не примыкающий) | мм | Φ150 | Φ150 | Φ150 |
| Макс. Длина инструмента | мм | 300 | 300 | 300 |
| Макс. Масса инструмента | кг | 8 | 8 | 8 |
| Время смены инструмента | сек | 2.5/3 | 2.5/3 | 2.5/3 |
| Точность позиционирования | mm | ±0.005 | ±0.005 | ±0.005 |
| Повторяемость | mm | ±0.003 | ±0.003 | ±0.003 |
| Масса | кг | 3700 | 5000 | 5400 |
| Размеры по полу | mm | 2050*2280 | 2500*2240 | 2600*2310 |
| Высота | mm | 2850 | 2850 | 3000 |
| Общая мощность | кВА | 25 | 25 | 25 |
| Обьем бака смазки направляющих | л | 3 | 3 | 3 |
| Объем бака СОЖ | л | 250 | 286 | 286 |
| Давление воздуха | Бар | 6~8 | 6~8 | 6~8 |
| Система ЧПУ | тип | FANUC - 0iMF PLUS | FANUC - 0iMF PLUS | FANUC - 0iMF PLUS |
Стандартная комплектация
Система ЧПУ: Fanuc, Siemens, Mitsubishi, GSK, Syntec, KND
Устройство охлаждения СОЖ
Централизованная автоматическая система смазки
Наружные кожуха
Телескопическая защита направляющих
Обдув конуса шпинделя
Автоматическая смена инструмента на 24 позиции
Трансформатор
Электрошкаф
Импульсный электронный маховичок ручного управления
Освещение рабочей зоны оператора
Сигнальный светофор
ЖК-монитор пульта управления
Инструмент и ящик с инструментом
Руководство по эксплуатации станка
Пневматический воздушный пистолет
Водный пистолет
Опции
- Стружечный конвейер ленточного типа
- Устройство охлаждения масла шпинделя
- Система подачи СОЖ через конус шпинделя
- Поворотный стол с ЧПУ (4ая ось, 5ая ось)
- Автоматическая система измерения инструмента
- Ручная / Автоматическая угловая головка
- Автоматическая система смены инструмента на 30 позиций
- ZF редуктор
- Система измерения детали
- Оптические линейки
- Система подачи СОЖ через инструмент 20 / 30 Бар, с системой фильтрации
- ShopMill, ShopTun, Manual Guide i, NaviMill, NaviLathe (диалоговые системы программирования станка)
- Шпиндель прямого привода до 12 000 оборотов в минуту
- Увеличение мощности шпинделя
- Сепаратор СОЖ
- Гидростанция 7Ocean (Тайвань)
