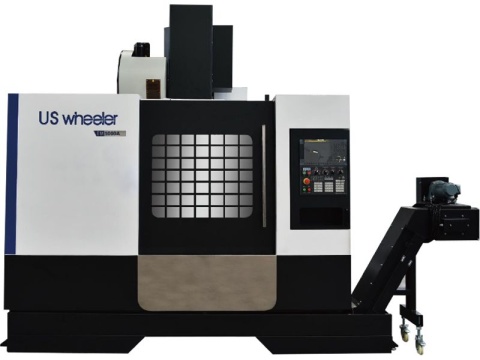

Вертикальный обрабатывающий центр US WHEELER EM 800A

Вертикальные обрабатывающие центры серии EM - это новое поколение станков с ЧПУ, производимых компанией US-WHEELER по передовой технологии. Рациональная конструкции станков, высокая жесткость, высокая стабильность, высокая точность и высококачественный подбор узлов эффективно экономит время обработки.
Добавить к заявке на консультацию
К сравнению
Описание Характеристики Особенности
Характеристики
Основные характеристики
Описание
EM 600A EM 800A EM 855A
Перемещение оси X  мм 600 800 800
Перемещение оси Y  мм 400 500 550
Перемещение оси Z мм 450 500 550
Расстояние торец шпинделя-стол мм 150-600 150-650 120-670
Расстояние от торца шпинделя до колонны мм 447 547 590
Размер стола мм 700*420 1000*500 1000*550
Нагрузка на стол кг 350 500 600
Количество Т-пазов кол-во 4 5 5
Размер Т-пазов мм 14*84 18*90 18*90
Тип шпинделя - Ременной Ременной Ременной
Частота оборотов шпинделя об/мин 50-10000 50-10000 50-8000
Мощность шпинделя кВт 7.5/11 7.5/11 11/15
Крутящий момент шпинделя(пост/макс) Нм 35.8/95.5 35.8/95.5 52.5/118
Ускоренные подачи по осям X/Y/Z м/мин 42/42/48 42/42/42 42/42/42
X/Y/Z тип привода - Прямой привод Прямой привод Прямой привод
X/Y/Z настота оборотов приводов об/мин 3000/3000/3000 3000/3000/3000 3000/3000/3000
X/Y/Z диаметр винта мм Φ32/Φ32/Φ32 Φ40/Φ40/Φ40 Φ40/Φ40/Φ40
X/Y/Z шаг осевого винта мм 16/16/16 16/16/16 16/16/16
Скорость резания мм/мин 1-10000 1-10000 1-10000
Минимальная подача мм 0.001 0.001 0.001
Количество инструментальных позиций No. 24 24 24
Тип инструментального магазина - ATC ATC ATC
Конус шпинделя - BT-40 BT-40 BT-40
Тип штревеля град. 45° 45° 45°
Диаметр инструмента (примыкающий) мм Φ80 Φ80 Φ80
Диаметр инструмента (не примыкающий) мм Φ150 Φ150 Φ150
Макс. Длина инструмента мм 300 300 300
Макс. Масса инструмента кг 8 8 8
Время смены инструмента сек 2.5/3 2.5/3 2.5/3
Точность позиционирования mm ±0.005 ±0.005 ±0.005
Повторяемость mm ±0.003 ±0.003 ±0.003
Масса кг 3700 5000 5400
Размеры по полу mm 2050*2280 2500*2240 2600*2310
Высота mm 2850 2850 3000
Общая мощность кВА 25 25 25
Обьем бака смазки направляющих л 3 3 3
Объем бака СОЖ л 250 286 286
Давление воздуха Бар 6~8 6~8 6~8
Система ЧПУ тип FANUC - 0iMF PLUS FANUC - 0iMF PLUS FANUC - 0iMF PLUS

Стандартная комплектация

  • Система ЧПУ: Fanuc, Siemens, Mitsubishi, GSK, Syntec, KND
  • Устройство охлаждения СОЖ
  • Централизованная автоматическая система смазки
  • Наружные кожуха
  • Телескопическая защита направляющих
  • Обдув конуса шпинделя
  • Автоматическая смена инструмента на 24 позиции
  • Трансформатор
  • Электрошкаф
  • Импульсный электронный маховичок ручного управления
  • Освещение рабочей зоны оператора
  • Сигнальный светофор
  • ЖК-монитор пульта управления
  • Инструмент и ящик с инструментом
  • Руководство по эксплуатации станка
  • Пневматический воздушный пистолет
  • Водный пистолет

Опции

  • Стружечный конвейер ленточного типа
  • Устройство охлаждения масла шпинделя
  • Система подачи СОЖ через конус шпинделя
  • Поворотный стол с ЧПУ (4ая ось, 5ая ось)
  • Автоматическая система измерения инструмента
  • Ручная / Автоматическая угловая головка
  • Автоматическая система смены инструмента на 30 позиций
  • ZF редуктор
  • Система измерения детали
  • Оптические линейки
  • Система подачи СОЖ через инструмент 20 / 30 Бар, с системой фильтрации
  • ShopMill, ShopTun, Manual Guide i, NaviMill, NaviLathe (диалоговые системы программирования станка)
  • Шпиндель прямого привода до 12 000 оборотов в минуту
  • Увеличение мощности шпинделя
  • Сепаратор СОЖ
  • Гидростанция 7Ocean (Тайвань)
