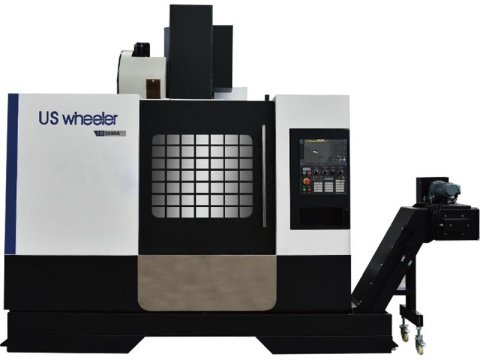

Вертикальный обрабатывающий центр US WHEELER EM 1165A

Вертикальные обрабатывающие центры серии EM - это новое поколение станков с ЧПУ, производимых компанией US-WHEELER по передовой технологии. Рациональная конструкции станков, высокая жесткость, высокая стабильность, высокая точность и высококачественный подбор узлов эффективно экономит время обработки.
Добавить к заявке на консультацию
К сравнению
Описание Характеристики Особенности
Характеристики
Основные характеристики
Описание
EM 900A EM 1100A EM 1165Z
Перемещение оси X  мм 920 1100 1100
Перемещение оси Y  мм 550 600 650
Перемещение оси Z мм 570 600 600
Расстояние торец шпинделя-стол мм 120-690 120-720 130-730
Расстояние от торца шпинделя до колонны мм 590 650 680
Размер стола мм 1100x550 1200x600 1200x600
Нагрузка на стол кг 800 800 800
Количество Т-пазов кол-во 5 5 5
Размер Т-пазов мм 18*100 18*100 18*100
Тип шпинделя - Ременной Ременной Ременной
Частота оборотов шпинделя об/мин 50-10000 50-8000 50-6000
Мощность шпинделя кВт 11/15 11/15 15/18.5
Крутящий момент шпинделя(пост/макс) Нм 52.5/118 52.5/118 143/236
Ускоренные подачи по осям X/Y/Z м/мин 42/42/42 36/36/36 36/36/20
X/Y/Z тип привода - Прямой привод Прямой привод Прямой привод
X/Y/Z настота оборотов приводов об/мин 3000/3000/3000 3000/3000/3000 3000/3000/2000
X/Y/Z диаметр винта мм Φ40/Φ40/Φ40 Φ40/Φ40/Φ40 Φ40/Φ40/Φ40
X/Y/Z шаг осевого винта мм 16/16/16 12/12/12 12/12/12
Скорость резания мм/мин 1-10000 1-10000 1-10000
Минимальная подача мм 0.001 0.001 0.001
Количество инструментальных позиций No. 24 24 24
Тип инструментального магазина - ATC ATC ATC
Конус шпинделя - BT-40 BT-40 BT-50
Тип штревеля град. 45° 45° 45°
Диаметр инструмента (примыкающий) мм Φ80 Φ80 Φ110
Диаметр инструмента (не примыкающий) мм Φ150 Φ150 Φ200
Макс. Длина инструмента мм 300 300 300
Макс. Масса инструмента кг 8 8 15
Время смены инструмента сек 2.5/3 2.5/3 04.05.2007
Точность позиционирования mm ±0.005 ±0.005 ±0.005
Повторяемость mm ±0.003 ±0.003 ±0.003
Масса кг 5800 6500 7200
Размеры по полу mm 2600*2310 2900*2400 2500*3200
Высота mm 3000 3000 2900
Общая мощность кВА 25 30 30
Обьем бака смазки направляющих л 3 3 3
Объем бака СОЖ л 286 286 286
Давление воздуха Бар 6~8 6~8 6~8
Система ЧПУ тип FANUC - 0iMF PLUS FANUC - 0iMF PLUS FANUC - 0iMF PLUS

Стандартная комплектация

  • Система ЧПУ: Fanuc, Siemens, Mitsubishi, GSK, Syntec, KND
  • Устройство охлаждения СОЖ
  • Централизованная автоматическая система смазки
  • Наружные кожуха
  • Телескопическая защита направляющих
  • Обдув конуса шпинделя
  • Автоматическая смена инструмента на 24 позиции
  • Трансформатор
  • Электрошкаф
  • Импульсный электронный маховичок ручного управления
  • Освещение рабочей зоны оператора
  • Сигнальный светофор
  • ЖК-монитор пульта управления
  • Инструмент и ящик с инструментом
  • Руководство по эксплуатации станка
  • Пневматический воздушный пистолет
  • Водный пистолет

Опции

  • Стружечный конвейер ленточного типа
  • Устройство охлаждения масла шпинделя
  • Система подачи СОЖ через конус шпинделя
  • Поворотный стол с ЧПУ (4ая ось, 5ая ось)
  • Автоматическая система измерения инструмента
  • Ручная / Автоматическая угловая головка
  • Автоматическая система смены инструмента на 30 позиций
  • ZF редуктор
  • Система измерения детали
  • Оптические линейки
  • Система подачи СОЖ через инструмент 20 / 30 Бар, с системой фильтрации
  • ShopMill, ShopTun, Manual Guide i, NaviMill, NaviLathe (диалоговые системы программирования станка)
  • Шпиндель прямого привода до 12 000 оборотов в минуту
  • Увеличение мощности шпинделя
  • Сепаратор СОЖ
  • Гидростанция 7Ocean (Тайвань)
