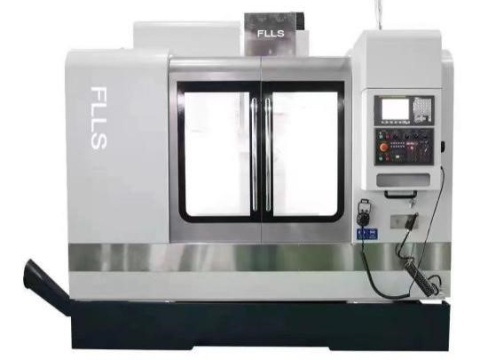

Вертикальный обрабатывающий центр FLLS-VMC1580

Добавить к заявке на консультацию
К сравнению
Описание Характеристики Особенности
Характеристики
Основные характеристики
Описание

Параметры

Ед. изм.

FLLS-VMC1580

Стол





Размеры стола

мм

1600x800

Максимальная нагрузка на стол

кг

1300

Наличие поворотного стола с ЧПУ H>160 мм

°

0,001

Размер Т-образного паза (ширина x кол x расстояние)

мм

22х7х110

Размеры и перемещения





Наибольшая величина перемещения по оси Х

мм

1500

Наибольшая величина перемещения по оси Y

мм

800

Наибольшая величина перемещения по оси Z

мм

700

Расстояние от колонны до центра шпинделя

мм

840

Расстояние от шпинделя до рабочего стола

мм

150-850

Шпиндель





Конус шпинделя

-

BT40

Наибольшее число оборотов шпинделя

мин-1

8000

Регулирование частоты вращения шпинделя

-

Бесступенчатое

Мощность шпинделя

кВт

15/18,5

Диаметр шпинделя

мм

155/190

Подачи, точность





Ускоренное перемещение по осям X/Y/Z

м/мин

20/20/20

Макс. величина рабочей подачи

мм/мин

-

Дискретность задания перемещения по осям

мм

0,001

Точность позиционирования/ повторяемость на длине 300 мм

мм

±0,005/ ±0,003

Мощность двигателей по осям X/Y/Z

кВт

3/3/3

Количество мест в магазине

-

24

Максимальный диаметр инструмента

мм

80

Максимальная длина инструмента

мм

300

Максимальный вес инструмента

кг

15

Время смены инструмента (инструмент на инструмент)

с

4

Время смены инструмента (между обработкой)

с

4,8







ЧПУ и электрооборудование





Стойка ЧПУ



FANUC 0i MF+

Мощность охладителя шпиндельного масла

Вт

515

Мощность двигателя автоматической смазки

Вт

200

Мощность насоса подачи СОЖ

Вт

700

Давление воздуха

кгс/см2

7

Потребляемая мощность

кВА

30

Размеры





Габаритные размеры (ДxШxВ)

мм

4000x3300x3000

Вес

кг

12000

СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ СТАНКА:

1.

Система управления FANUC 0i MF+

2.

Кондиционер электрического шкафа

3.

Стандартный интерфейс RS-232

4.

Кабель RS-232

5.

Полностью закрытая рабочая зона

6.

Автоматическая централизованная система смазки

7.

Функция жесткого нарезания резьбы метчиком

8.

Рабочее освещение

9.

Световой индикатор состояния работы

10.

Трансформатор

11.

Магазин инструментов

12.

Комплект болтов для установки

13.

Руководство по эксплуатации

14.

Пистолет СОЖ

15.

Пистолет подача вохдуха

16.

Система подачи СОЖ

17.

Пистолет для воды

18.

Пульт управления





ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ:

1.

4-ая ось по диаметру 320

2.

5-ая ось по диаметру 320

3.

Дисковая задняя бабка







Наименование

Производитель

Страна производитель

Шпиндель

Royal

Германия

Подшипники по осям X/Y/Z

NACHI/NSK/FAG

Германия

Система предварительного натяжения винтов

CELLS

Тайвань

Система технологического охлаждения

LOCKE

Германия

Центральная подача СОЖ

SHOWA

Япония

Пневматические компоненты

CKD

Япония

HINAKA

Тайвань

Электронные компоненты

FANUC

Тайвань

TOSOKU

Япония

Schneider

Германия

OMRON

Япония

Japan/TE

Япония

Japan/FUJI

Япония

Магазин инструментов

Relib

Китай

Муфты

Japan NBK

Япония

Теплообменник

PARSONTHOR

Китай

Охлаждение шпинделя

PARSONTHOR

Китай
