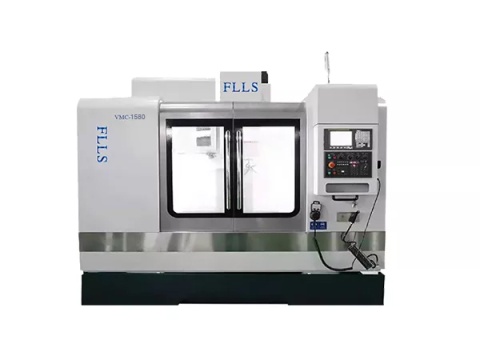

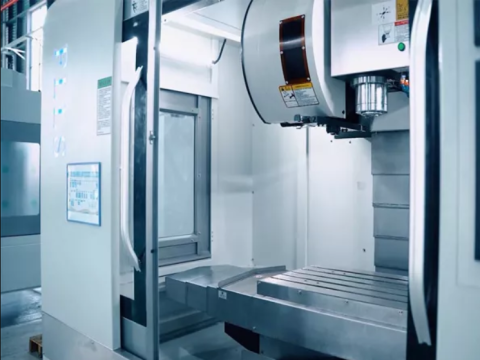

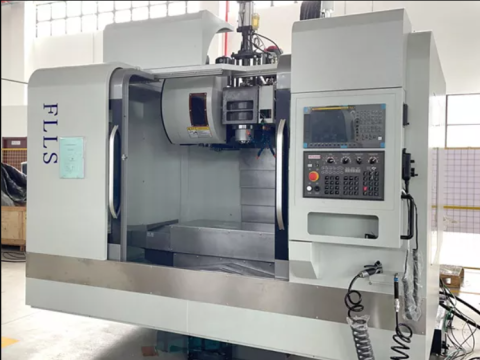

Вертикальный обрабатывающий центр FLLS VMC 1370
Модель |
VMC-855 |
VMC-1160 |
VMC-1370 |
VMC-1580 |
VMC-1890 |
|
пункт |
Ед. изм. |
Значение |
Значение |
Значение |
Значение |
Значение |
перемещение |
|
|||||
Перемещение по осям X, Y, Z |
mm |
800*550*550 |
1100*600*600 |
1300*700*650 |
1500*800*700 |
1800*900*600 |
Нос шпинделя к поверхности рабочего стола |
mm |
120-670 |
140-740 |
140-790 |
150-850 |
115-715 |
Центр шпинделя к поверхности щита оси Z |
mm |
570 |
630 |
710 |
840 |
950 |
Размер стола |
|
|||||
размер рабочего стола |
mm |
1000*550 |
1200*600 |
1400*700 |
1600*800 |
2000*900 |
Допустимая нагрузка на рабочем столе |
kg |
750 |
900 |
1000 |
1300 |
1600 |
Размер Т-образного паза (ширина * кол. * шаг) |
mm |
18*5*90 |
18*5*100 |
5*18*120 |
22*7*110 |
22*5*165 |
шпиндель |
|
|||||
Скорость вращения шпинделя |
rpm |
10000 |
10000 |
10000 |
8000 |
6000 |
Мощность двигателя шпинделя |
kw |
11/15 |
11/15 |
11/15 |
15 |
18.5/22 |
Конус шпинделя |
|
BT40 |
BT40(опция BT50) |
BT40(опция BT50) |
BT50(опция BT40) |
BT50(опция BT40) |
Диаметр шпинделя |
mm |
150 |
150 |
150 |
155/190 |
155/190 |
скорость подачи |
|
|||||
Ускоренный ход по оси X/Y/Z |
m/min |
48*48*48 |
36*36*36 |
24*24*24 |
20*20*20 |
20*20*2015 |
Спецификации винтов по осям X/Y/Z |
|
4016/4016/4016 |
4012/4012/4012 |
4012/4012/4012 |
5010/5010/5010 |
5512/5512/5512 |
Мощность двигателя оси X/Y/Z |
kw |
3/3/3 |
3/3/3 |
3/3/3 |
3/3/3 |
3/3/3 |
точность |
|
|||||
Повторная точность |
mm |
±0.003/300 |
±0.003/300 |
±0.003/300 |
±0.003/300 |
±0.003/300 |
Точность позиционирования |
mm |
±0.005/300 |
±0.005/300 |
±0.005/300 |
±0.005/300 |
±0.005/300 |
Магазин инструментов |
|
|
|
|
|
|
Тип магазина инструменитов |
|
ATC |
ATC |
ATC |
ATC |
ATC |
Емкость инструментов |
шт. |
24(опция BT40/32 ) |
24(опция BT40/32 BT50/30) |
24(опция BT40/32 BT50/30) |
24(опция BT40/32 BT50/30) |
24(опция BT40/32 BT50/30) |
Максимальный диаметр инструмента |
mm |
80 |
80(опция BT50/110) |
80(опция BT50/110) |
80(опция BT50/110) |
80(опция BT50/110) |
Максимальная длина инструмента |
mm |
300 |
300(опция BT50/350) |
300(опция BT50/350) |
300(опция BT50/350) |
300(опция BT50/350) |
Максимальный вес инструмента |
kg |
8 |
8 |
8 |
15 |
15 |
Время смены инструмента (инструмент на инструмент) |
sec |
2 |
2 |
2 |
4 |
4 |
Время смены инструмента (резание к резанию) |
sec |
2.8 |
2.8 |
2.8 |
4.8 |
4.8 |
источник питания |
|
|||||
Охладитель температуры шпиндельного масла |
w |
515 |
515 |
515 |
515 |
515 |
Автоматическая смазочная машина для смазки рельс |
w |
200 |
200 |
200 |
200 |
200 |
Насос СОЖ |
w |
700 |
700 |
700 |
700 |
700 |
давление в воздушной машине |
kgf/cm2 |
8 |
8 |
8 |
8 |
8 |
Питание электроэнергию |
KVA |
20 |
30 |
30 |
30 |
30 |
Масса и габариты |
|
|||||
масса |
T |
6 |
7 |
9 |
12 |
13.5 |
Габариты (длина * ширина * высота) |
m |
2.65*2.25*2.5 |
3.0*2.25*2.6 |
3.4*3.3*3.0 |
3.4*3.3*3.0 |
3.8*3.3*3.0 |
