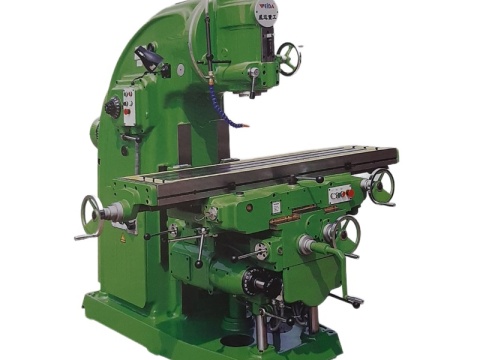

Вертикально-фрезерный станок WEIDA X5040 с УЦИ
Вертикально-фрезерный станок WEIDA X5040 с УЦИ является аналогом станков 6Р13, ВМ127М, FSS450R и предназначен для выполнения операций фрезерования различных деталей из черных и цветных металлов и их сплавов в условиях серийного и мелкосерийного производства.
Вертикально-фрезерный станок X5040 имеет вертикальную ось шпинделя, коробку скоростей, коробку подач, возможность ускоренного Weida X5040 перемещения по 3м осям. Наличие пиноли шпинделя может перемещать инструмент вдоль оси шпинделя при зажатом столе и консоли. Возможен поворот шпиндельной бабки вокруг горизонтальной оси +-45 градусов.
Возможна обработка заготовок из стали, чугуна, цветных металлов, их сплавов и пластмасс.
Аналог станков производства ЗФС (горьковского завода фрезерных станков)
|
Характеристика |
Значение |
|
Размер стола (Д х Ш), мм |
1700x400 |
|
Ширина и количество Т-образных пазов, мм х шт |
18х3 |
|
Макс. вес заготовки, кг |
800 |
|
Оси |
|
|
Продольное перемещение, мм |
900 |
|
Поперечное перемещение, мм |
315 |
|
Вертикальное перемещение, мм |
385 |
|
Диапазон продольной подачи, мм/мин |
23.5~1180/18 |
|
Диапазон поперечной подачи, мм/мин |
23.5~1180/18 |
|
Диапазон вертикальной подачи, мм/мин |
8~394/18 |
|
Автоматическое продольное перемещение, мм |
880 |
|
Автоматическое поперечное перемещение, мм |
300 |
|
Автоматическое вертикальное перемещение, мм |
365 |
|
Скорость быстрых продольных перемещений, мм/мин |
2300 |
|
Скорость быстрых поперечных перемещений, мм/мин |
2300 |
|
Скорость быстрых вертикальных перемещений, мм/мин |
770 |
|
Тип направляющих оси Х |
ласточкин хвост |
|
Тип направляющих оси Y |
прямоугольные |
|
Тип направляющих оси Z |
ласточкин хвост |
|
Поворот рабочего стола, град |
- |
|
Шпиндель |
|
|
Количество шпинделей |
1 |
|
Диапазон/ Кол-во скоростей вертикального шпинделя |
18 |
|
Диапазон/ Кол-во скоростей горизонтального шпинделя, об/мин |
30~1500/18 |
|
Конус вертикального шпинделя (7:24) |
ISO50 |
|
Конус горизонтального шпинделя (7:24) |
- |
|
Расстояние от оси верт. шпинделя до направляющих колонны, мм |
450 |
|
Расстояние от торца верт. шпинделя до поверхности стола, мм |
130~515 |
|
Расстояние от оси гор. шпинделя до поверхности стола, мм |
- |
|
Диаметр оправки инструмента, мм |
32, 50 |
|
Максимальный угол вращения вертикальной фрезерной головки, град |
+/-45 |
|
Максимальный диаметр фрезерования, мм |
|
|
Максимальный диаметр сверления, мм |
|
|
Ход пиноли шпинделя, мм |
85 |
|
Мощность |
|
|
Мощность э/д вертикального шпинделя, кВт |
11 |
|
Мощность э/д горизонтального шпинделя, кВт |
- |
|
Мощность э/д подачи, кВт |
3 |
|
Мощность э/д подачи СОЖ, кВт |
0.125 |
|
Потребляемая мощность станка, кВА |
15 |
|
Габаритные размеры (Д х Ш х В), мм |
2556x2159x2298 |
|
Масса Weida X5040 WEIDA X5040 нетто, кг |
4250 |
|
Масса брутто, кг |
4850 |
