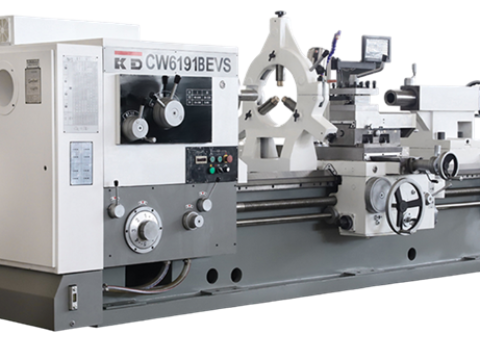

Универсальный токарно-винторезный станок KAIDA CW6191В EVS

·       Закаленные и отшлифованные направляющие станины и шестерни в передней бабке характеризуются продолжительным сроком службы и низким уровнем шума.

·       Шпиндельная система отличается высокой жесткостью и точностью.

На фартуке имеется конструкция для быстрой подачи.
Добавить к заявке на консультацию
К сравнению
Описание Характеристики Особенности
Характеристики
Основные характеристики
Описание

ПАРАМЕТРЫ

Ед.

CW6191 EVS

Область обработки





Максимальный диаметр обработки над станиной

мм

910

Максимальный диаметр обработки над суппортом

мм

580

Максимальная длина заготовки

мм

1500/2000/3000

Максимальная длина обработки

мм

1350/1850/2850

Ширина станины

мм

600

Шпиндель





Торец шпинделя

мм

D11

Диаметр отверстия в шпинделе

мм

105

Частота вращения шпинделя

об/мин

10-90, 20-180,

40-320, 80-630

Мощность главного двигателя

кВт

15

Подачи





Количество продольных подач

-

56

Диапазон продольной подачи (с помощью сменных шестерен)

мм/об

0,065-0,76

Количество поперечных подач

-

65 и 0,027-1,07

Диапазон поперечных подач

мм/об

0,0325-0,38

Диапазон метрической резьбы/ кол.

мм/шт

1-120/43

Диапазон дюймовой резьбы / кол

TPI/шт

14-1 /26

Диапазон питчевой резьбы

D.P/шт

28-1/24

Диапазон модульной резьбы

M.P/шт

0,5-60/45

Шаг продольного винта

мм

12

Держатель резца





Сечение резца

мм

32х32

Задняя бабка





Диаметр пиноли задней бабки

мм

100

Конус пиноли задней бабки

-

MT6

Прочее





Габаритные размеры (Д×Ш×В)

мм

3660/4155/5155х 1450х1510

Масса

кг

4950/5250/5900

Стандарт

• 325 мм 3-кулачковый ручной патрон

• Неподвижный люнет

• Подвижной люнет

• Ручная задняя бабка

• 4-позиционный резцедержатель

• Система охлаждения

• Рабочая лампа

• Инструментальный ящик и инструмент

• Руководство по эксплуатации

• Протокол испытаний


Опции

• 500 мм 4-кулачковый ручной патрон

• Лицевая панель 500 мм

• Защита патрона

• Защита резцедержателя

• Защита ведущего винта

• Приспособление для обработки конуса

• DRO (устройство цифровой индикации)-2 или 3 оси
