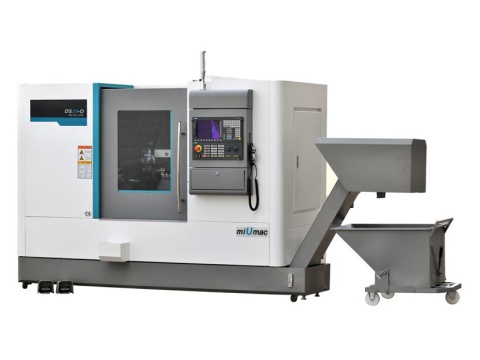

Токарный станок с наклонной станиной Kaida KDCL 28-H
|
ХАРАКТЕРИСТИКИ |
МОДЕЛЬ |
||
|
KDCL-28Н/500 |
KDCL-28Н/1000 |
KDCL-28Н/1500 |
|
|
ПАРАМЕТРЫ ОБРАБОТКИ |
|
|
|
|
Макс. диаметр вращения |
Ø 520 мм |
Ø 520 мм |
Ø 520 мм |
|
Макс. диаметр точения дисковых заготовок |
Ø 370 мм |
Ø 370 мм |
Ø 370 мм |
|
Макс. диаметр точения осевых заготовок |
Ø 250 мм |
Ø 250 мм |
Ø 250 мм |
|
Макс. длина точения |
450 мм |
950 мм |
1420 мм |
|
ПЕРЕМЕЩЕНИЯ |
|
|
|
|
Перемещение по оси X |
255 мм |
255 мм |
255 мм |
|
Перемещение по оси Z |
540 мм |
990 мм |
1490 мм |
|
ПОДАЧИ |
|
|
|
|
Скорость перемещения по оси X/Y/Z |
330/24 м/мин |
30/24 м/мин |
30/24 м/мин |
|
Ширина линейных направляющих по оси X/Z |
35/45 мм |
35/45 мм |
35/45 мм |
|
ШВП по оси X |
Ø32×10 мм |
Ø32×10 мм |
Ø32×10 мм |
|
ШВП по оси Z |
Ø40×10 мм |
Ø40×10 мм |
Ø50×10 мм |
|
ШПИНДЕЛЬ |
|
|
|
|
Макс. скорость шпинделя |
4000 об/мин |
2500 об/мин |
2500 об/мин |
|
Конус |
A2-6 |
A2-8 |
A2-8 |
|
Диаметр отверстия шпинделя |
Ø65 мм |
Ø80 мм |
Ø80 мм |
|
Макс. диаметр прутка |
Ø48 мм |
Ø65 мм |
Ø65 мм |
|
Гидравлический патрон |
8” |
10” |
10” |
|
Мощность двигателя шпинделя |
15/18,5 кВт |
15/18,5 кВт |
15/18,5 кВт |
|
ИНСТРУМЕНТАЛЬНАЯ СИСТЕМА |
|
|
|
|
Тип револьверной головы |
12-позиционная револьверная голова (VDI30) |
12-позиционная револьверная голова (VDI30) |
12-позиционная револьверная голова (VDI30) |
|
Мощность серводвигателя приводного инструмента |
2,2/3,7 кВт |
2,2/3,7 кВт |
2,2/3,7 кВт |
|
Максимальная скорость приводного инструмента |
5000 об/мин |
5000 об/мин |
5000 об/мин |
|
Максимальное сечение оправки |
20х20 мм |
20х20 мм |
20х20 мм |
|
Максимальный диаметр оправки |
Ø32 мм |
Ø32 мм |
Ø32 мм |
|
ЗАДНЯЯ БАБКА |
|
|
|
|
Диаметр пиноли задней бабки |
Ø80 мм |
Ø80 мм |
Ø80 мм |
|
Ход пиноли задней бабки |
100 мм |
100 мм |
100 мм |
|
Конус пиноли задней бабки |
MT4 |
MT5 |
MT5 |
|
ТОЧНОСТЬ |
|
|
|
|
Точность позиционирования по осям X/Z |
≤0,010/0,012 мм |
≤0,010/0,012 мм |
≤0,010/0,012 мм |
|
Повторяемость |
≤0,003/0,005 мм |
≤0,003/0,005 мм |
≤0,003/0,005 мм |
|
ПРОЧЕЕ |
|
|
|
|
Мощность насоса охлаждающей жидкости |
180Вт |
180Вт |
180Вт |
|
Станина |
Наклонная под углом 45° |
Наклонная под углом 45° |
Наклонная под углом 45° |
|
Габаритные размеры станка(Д×Ш×В) |
2880х1850х2000мм |
4800х1850х2000мм |
5300х1850х2000мм |
|
Вес нетто |
4300 кг |
5500 кг |
6500 кг |
Стандартная комплектация:
- Система ЧПУ FANUC 0i TF (1) Серводвигатели FANUC для X/Z Серводвигатель FANUC для шпинделя Серводвигатель FANUC для револьверной головы
- Подшипники шпинделя NSK Шпиндель A2-6 /A2-8
- Линейные направляющие и ШВП производства Тайвань
- Функция оси C Телескопические двери
- Гидравлический 3-х кулачковый патрон без сквозного отверстия, производства Тайвань
- Гидравлическая задняя бабка Гидравлическая станция
- Педали для управления гидравлической системой
- 12-позиционная револьверная голова (VDI30) производства Германия Держатель токарного инструмента x 2 шт. Торцевой держатель инструмента x 1 шт. Держатель инструмента с цилиндрическим хвостовиком х 3 шт.
- Прямой 0° сверлильно-фрезерный блок х 1 шт.
- Угловой 90° сверлильно-фрезерный блок х 1 шт.
- Система смазки и подачи СОЖ Автоматический конвейер для сбора стружки
- Кондиционер для электрошкафа Пневматический пистолет Блокировка двери рабочей зоны Стандарт CE
- Электрические компоненты Schneider или Siemens
- Светодиодная лампа для освещения рабочей зоны
- Трехцветная сигнальная лампа Ящик с инструментами Регулируемые монтажные опоры Руководство по эксплуатации Отчет о проверке точности
Дополнительная комплектация:
- Система ЧПУ FANUC 0i MF (5) с двигателями Beta Manual guide 0i. Только для FANUC (5)
- Manual guide i. Только для FANUC (1)
- ЧПУ SINUMERIK 828D (Срок изготовления 3-4 месяца) Shop turn
- Шпиндель А2-6 производства Тайвань (5000 об/мин) Шпиндель А2-8 производства Тайвань (3000 об/мин, диаметр прутка 73 мм.)
- Для DS28-OH/500 шпиндель А2-8 (2500 об/мин)
- Для DS28-OH/500 шпиндель А2-8 производства Тайвань (3000 об/мин, диаметр прутка 73 мм.)
- Гидравлический патрон с проходным отверстием производства Тайвань
- Сырые кулачки для 8-дюймового 3-х кулачкового гидравлического патрона
- Закаленные кулачки для 8-дюймового 3-х кулачкового гидравлического патрона
- Сырые кулачки для 10-дюймового 3-х кулачкового гидравлического патрона
- Закаленные кулачки для 10-дюймового 3-х кулачкового гидравлического патрона
- Держатель токарного инструмента (VDI30) Торцевой держатель инструмента (VDI30)
- Держатель инструмента с цилиндрическим хвостовиком (VDI30).
- Прямой 0° сверлильно-фрезерный блок (VDI30) Угловой 90° сверлильно-фрезерный блок (VDI30)
- Улучшение револьверной головы с VDI30 до VDI40 Sauter
- - Макс. диаметр точения дисковой заготовки 370 мм
- - Макс. диаметр точения осевой заготовки 250 мм
- - Мощность привода 3,7/5,5 кВт
- - Максимальная скорость приводного инструмента 4000 об/мин
- - Внешний размер хвостовика режущего инструмента 25х25 мм
- - Диаметр отверстия для инструментального блока Ø40 мм
- Держатель токарного инструмента (VDI40) Торцевой держатель инструмента (VDI40)
- Держатель инструмента с цилиндрическим хвостовиком (VDI40).
- Прямой 0° сверлильно-фрезерный блок (VDI40) Угловой 90° сверлильно-фрезерный блок (VDI40
- Улучшение револьверной головы с VDI30 до BMT55 Sauter
- - Макс. диаметр точения дисковой заготовки 460 мм
- - Макс. диаметр точения осевой заготовки 250 мм
- - Мощность привода 2,2/3,7 кВт
- - Максимальная скорость приводного инструмента 5000 об/мин
- - Внешний размер хвостовика режущего инструмента 25х25 мм
- - Диаметр отверстия для инструментального блока Ø32 мм Держатель токарного инструмента (BMT55)
- Торцевой держатель инструмента (BMT55)
- Держатель инструмента с цилиндрическим хвостовиком (BMT55). Прямой 0° сверлильно-фрезерный блок (BMT55)
- Угловой 90° сверлильно-фрезерный блок (BMT55) Система контроля инструмента Renishaw HPMA
- Система контроля инструмента Renishaw HPPA (срок изготовления 3 месяца) Система подачи прутка LNS DH65L (Д.65x1500mm)
- Автоматическая дверь (пневматическая) Стабилизатор напряжения
- Насос охлаждающей жидкости повышенной мощности (750 Вт) Программируемая задняя бабка на длину 1000 мм.
