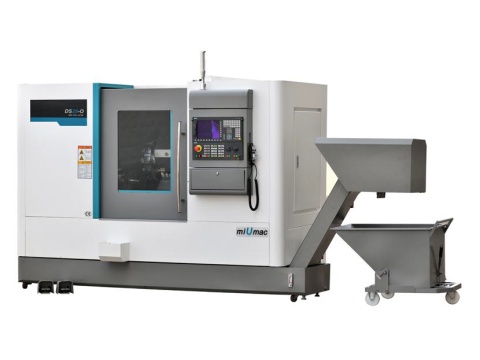

Токарный станок с наклонной станиной Kaida KDCL 28-O

Добавить к заявке на консультацию
К сравнению
Описание Характеристики Особенности
Характеристики
Основные характеристики
Описание



ХАРАКТЕРИСТИКИ

МОДЕЛЬ

KDCL-28/500

KDCL-28/1000

KDCL-28/1500

ПАРАМЕТРЫ ОБРАБОТКИ







Макс. диаметр вращения

Ø 520 мм

Ø 520 мм

Ø 520 мм

Макс. диаметр точения дисковых заготовок

Ø 420 мм

Ø 420 мм

Ø 500 мм

Макс. диаметр точения осевых заготовок

Ø 300 мм

Ø 300 мм

Ø 300 мм

Макс. длина точения

500 мм

1000 мм

1500 мм

ПЕРЕМЕЩЕНИЯ







Перемещение по оси X

245 мм

245 мм

245 мм

Перемещение по оси Z

600 мм

1050 мм

1550 мм

ПОДАЧИ







Скорость перемещения по оси X/Z

30/24 м/мин

30/24 м/мин

30/24 м/мин

Ширина линейных направляющих по оси X/Z

35/45 мм

35/45 мм

35/45 мм

ШВП по оси X

Ø32×10 мм

Ø32×10 мм

Ø32×10 мм

ШВП по оси Z

Ø40×10 мм

Ø40×10 мм

Ø40×10 мм

ШПИНДЕЛЬ







Макс. скорость шпинделя

4000 об/мин

2500 об/мин

2500 об/мин

Конус

A2-6

A2-8

A2-8

Диаметр отверстия шпинделя

Ø65 мм

Ø80 мм

Ø80 мм

Макс. диаметр прутка

Ø48 мм

Ø65 мм

Ø65 мм

Гидравлический патрон

8”

10”

10”

Мощность двигателя шпинделя

11/15 кВт

15/18,5 кВт

15/18,5 кВт

ИНСТРУМЕНТАЛЬНАЯ СИСТЕМА







Тип револьверной головы

12-позиционная

гидравлическая

12-позиционная

гидравлическая

12-позиционная

гидравлическая

Максимальное сечение оправки

25х25 мм

25х25 мм

25х25 мм

Максимальный диаметр оправки

Ø40 мм

Ø40 мм

Ø40 мм

ЗАДНЯЯ БАБКА







Диаметр пиноли задней бабки

Ø80 мм

Ø80 мм

Ø80 мм

Ход пиноли задней бабки

120 мм

120 мм

120 мм

Конус пиноли задней бабки

MТ4

MТ5

MТ5

ТОЧНОСТЬ







Точность позиционирования по осям X/Z

≤0,010/0,012 мм

≤0,010/0,012 мм

≤0,010/0,012 мм

Повторяемость

≤0,003/0,005 мм

≤0,003/0,005 мм

≤0,003/0,005 мм

ПРОЧЕЕ







Мощность насоса охлаждающей жидкости

180Вт

180Вт

180Вт

Станина

Наклонная под углом 45°

Наклонная под углом 45°

Наклонная под углом 45°

Габаритные размеры станка(Д×Ш×В)

2880х1850х2000мм

4800х1850х2000мм

5300х1850х2000мм

Вес нетто

4300 кг

5500 кг

6500 кг
