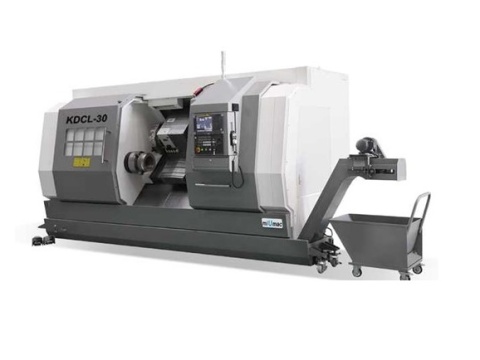

Токарный станок с наклонной станиной Kaida KDCL-30/KDCL-30H
■ Станок оснащен системой ЧПУ с полным функционалом и высокой надежностью. В конструкции станка используется метод механической, электронной и гидравлической интеграции с компактной структурой.
■ Станок KDCL-30H оснащен электрической револьверной головкой Sauter с функциями сверления, фрезерования и нарезки резьбы.

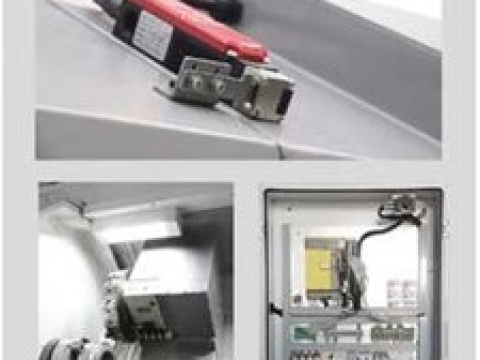

■ Для осей X и Z используются прецизионные линейные направляющие без люфта, что обеспечивает высокую жесткость и точность.
|
Поз. |
Ед.изм. |
KDCL-30 |
KDCL-30H |
|
Наибольший диаметр обработки над станиной |
мм |
Ф650 |
Ф650 |
|
Максимальный диаметр обработки детали типа "диск" |
мм |
Ф500 |
Ф400 |
|
Максимальный диаметр точения |
мм |
Ф370 |
Ф370 |
|
Макс. длина точения |
мм |
1000 |
900 |
|
Отверстие шпинделя |
мм |
Ф90 |
Ф90 |
|
Конус шпинделя |
/ |
A2-8 |
A2-8 |
|
Скорость вращения шпинделя |
об/мин |
2500 |
2500 |
|
Макс. перемещение по оси X/Z |
мм |
270/1060 |
270/1060 |
|
Скорость быстрого перемещения по оси X/Z |
м/мин |
16/20 |
16/20 |
|
Количество инструментальных позиций |
/ |
12 |
12 |
|
Мощность приводного инструмента |
кВт |
/ |
3.7/5.5 |
|
Макс. скорость вращения приводного инструмента |
об/мин |
/ |
4000 |
|
Макс. сечение реца |
мм |
25x25 |
25x25 |
|
Макс. диаметр расточного резца |
мм |
Ф40 |
Ф40 |
|
Диаметр задней бабки |
мм |
Ф100 |
Ф100 |
|
Ход пиноли задней бабки |
мм |
200 |
200 |
|
Конусность задней бабки |
/ |
MT.№6 |
MT.№6 |
|
Мощность главного двигателя |
кВт |
18.5/22 |
18.5/22 |
|
Мин. подача |
мм |
0.001 |
0.001 |
|
Повторяемость |
мм |
≤0.006 |
≤0.006 |
|
Диаметр гидравлического патрона |
/ |
12. |
12. |
|
Габаритные размеры (Д×Ш×Г) |
мм |
5500x1980x2260 |
5500x1980x2260 |
|
Масса-нетто |
кг |
7000 |
7500 |
