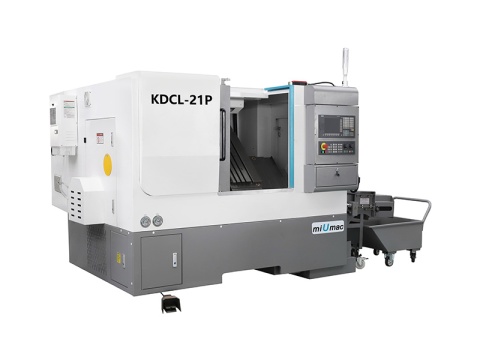

Токарный станок с наклонной станиной KAIDA KDCL-21P
Параметр |
Ед.изм |
KDCL-21P |
Макс. Устанавливаемый диаметр |
мм |
Ø420 |
Макс. Диаметр над направляющими |
мм |
Ø120 |
Макс. Длина точения |
мм |
Ø280 |
Конус шпинделя |
|
A₂-5 |
Отверстие шпинделя |
мм |
Ø56 |
Частота оборотов |
об/мин |
4000 |
Гидравлический патрон |
|
6 |
Ускоренные подачи по осям X/Z |
м/мин |
28/28 |
Макс. Перемещение по осям X |
мм |
450 |
Макс. Перемещение по осям Z |
мм |
350 |
Револьвер |
|
|
Размер инструментальной плиты |
мм |
200×650 |
Инструментальный магазин |
|
Линейный |
Размер осевого инструмента |
мм |
20 × 20 |
Макс. Диаметр расточного инструмента |
мм |
Ø32 |
Мощность шпинделя |
кВт |
5.5 |
Угол наклона станины |
|
45° |
Точность позиционирования по осям X/Z |
мм |
≤0.006/0.006 |
Точность повторного позиционирования X/Z |
мм |
≤0.004/0.004 |
Мощность мотора СОЖ |
Вт |
180 |
Габариты |
мм |
2320×1650×1750 |
Масса |
кг |
2500 |
