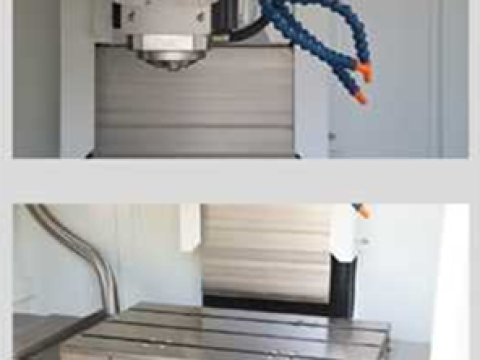

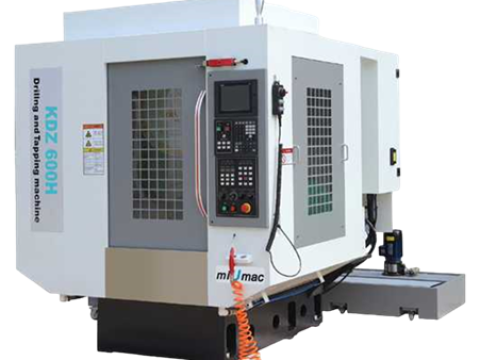

Сверлильно-резьбонарезной многоцелевой станок с ЧПУ KAIDA KDZ600

·       Станина, колонна, седло, стол и шпиндельный блок с высокими антивибрационными характеристиками из высококачественного серого чугуна, с хорошей термической стабильностью и высокой ударопрочностью.

·       Для главного вала используется прямой шпиндель BT30/20000, стандартное масляное охлаждение.

Имеется автоматическое централизованное смазочное устройство, обеспечивающее достаточную смазку
Добавить к заявке на консультацию
К сравнению
Описание Характеристики Особенности
Характеристики
Основные характеристики
Описание

ПАРАМЕТРЫ

Ед.

CW6191 EVS

Перемещения





Перемещения по осям X/Y/Z

мм

600/400/300

Расстояние от центра шпинделя до направляющей колонны

мм

464

Расстояние от торца шпинделя до поверхности стола

мм

150-450

Рабочий стол





Размер стола

мм

700х420

Максимальная нагрузка на стол

кг

250

Т-образный паз

мм

3-14х120

Шпиндель





Конус отверстия шпинделя

/

BT30

Диаметр шпинделя

мм

100

Мощность главного двигателя

кВт

3,7/5,5

5,5

Подачи





Ускоренные подачи по X/Y/Z

м/мин

48/48/48

Крутящий момент двигателя по X/Y/Z

Нм

8/8/12

9/9/12

Линейная направляющая по X/Y/Z

мм

30

Способ подключения двигателей

-

Прямой

Точность





Точность позиционирования по осям X/Y/Z

мм

≤0,006

Точность повторного позиционирования по осям X/Y/Z

мм

≤0,004

Инструментальный магазин





Емкость магазина

-

21

Максимальный диаметр инструмента (с соседним/без соседних)

мм

60/80

Максимальный вес инструмента

кг

2

Время смены инструмента

сек

1,1

Прочее





Система ЧПУ

-

FANUC 0i MF (5)

Габаритные размеры (Д×Ш×В)

мм

1750х 2345х2200

Масса

кг

3200

Стандарт

• Шпиндель BT30 со скоростью 20000 об/мин

• Устройство автоматической смены инструмента (16 шт), Тайвань

• Линейные направляющие по оси X, Y, Z, Тайвань

• ШВП по осям X, Y, Z, Тайвань

• Пневматические компоненты, Япония

• Система смазки и охлаждающей жидкости

• Основные электрические компоненты - SIЕMENS или Schneider

• Ящик с инструментами


Опции

• Поворотный стол, 4-я ось

• Ручная задняя бабка

• Гидравлическая задняя бабка повышенной прочности

• CTS с системой фильтрации высокого давления 30 бар

• Система охлаждения шпиндельного масла

• Система измерения заготовок

• Система измерения инструмента

• Пневматическая дверь
