Параметры |
Ед. |

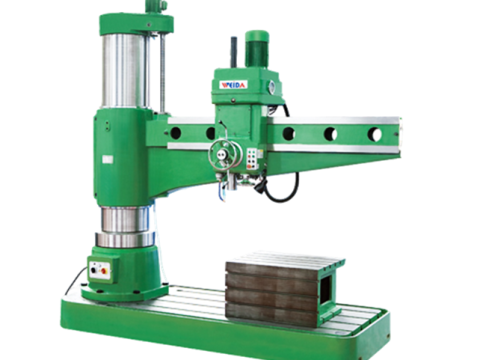

Z3080x25 |
|
Рабочий стол |
|
|
|
Размеры рабочего стола |
мм |
1000х800х560 |
|
Т-образные пазы (кол - ширина х расстояние) |
мм |
7-22х150 |
|
Размер основания |
мм |
3530х1400х300 |
|
Рабочая поверхность опорной плиты |
мм |
1220х2380 |
|
Т-образные пазы основания (кол - ширина х расстояние) |
мм |
4-28х276 |
|
Диапазон обработки |
|
|
|
От оси шпинделя к колонне |
мм |
500-2500 |
|
От торца шпинделя до базовой поверхности |
мм |
550-2000 |
|
Ход шпиндельной головки (горизонтальный) |
мм |
2000 |
|
Шпиндель |
|
|
|
Конус шпинделя |
- |
MT6 |
|
Перемещение шпинделя |
мм |
450 |
|
Максимальный диаметр сверления |
мм |
80 |
|
Максимальный диаметр нарезаемой резьбы |
мм |
М48 (сталь)/ М52(литье) |
|
Диапазон скоростей вращения шпинделя / кол-во ступеней |
об/мин |
16-1250/16 |
|
Максимальный крутящий момент шпинделя |
Нм |
1568 |
|
Диаметр шпинделя |
мм |
104 |
|
Подача шпинделя / кол-во ступеней |
мм/об |
0,04-3,2 / 16 |
|
Расстояние подъема стрелы |
мм |
1000 |
|
Скорость подъема стрелы |
м/сек |
0,017 |
|
Двигатель |
|
|
|
Мощность двигателя шпинделя |
кВт |
7,5 |
|
Мощность двигателя подъема стрелы |
кВт |
3,0 |
|
Мощность двигателя гидравлического зажима |
кВт |
0,8 |
|
Мощность помпы охлаждения |
кВт |
0,125 |
|
Мощность насоса охлаждающей жидкости |
кВт |
0,09 |
|
Прочее |
|
|
|
Тип зажима |
|
Гидравлический |
|
Габаритные размеры (ДхШхВ) |
мм |
3730х1400х4025 |
|
Вес станка |
кг |
11000 |
Документация
|
№ |
Наименование |
Кол. |
|
1. |
Руководство по эксплуатации |
1 |
|
2. |
Список тестов на точность |
1 |
Оснастка
|
№ |
Наименование |
Обозначение |
Кол. |
|
1. |
Клин |
1, 2, 3 |
по 1 шт |
|
2. |
Переходная втулка |
MT3/1;3/2;4/3;6/4; 6/5 |
по 1 шт. |
|
3. |
Гаечный ключ |
Z3040F204 |
1 |
Быстроизнашивающиеся детали
|
№ |
Наименование |
Обозначение |
Кол. |
|
1. |
Шайба |
4 |
5 |
|
2. |
Шайба |
6 |
5 |
|
3. |
Шайба |
8 |
5 |
|
4. |
Шайба |
10 |
5 |
|
5. |
Кольцо |
7х1,9 |
5 |
|
6. |
Кольцо |
9х1,9 |
5 |
|
7. |
Кольцо |
11х1,9 |
5 |
|
8. |
Кольцо |
13х1,9 |
5 |
