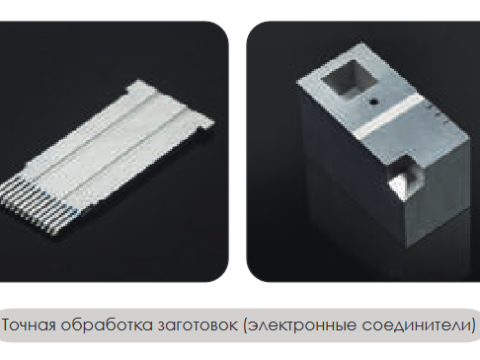

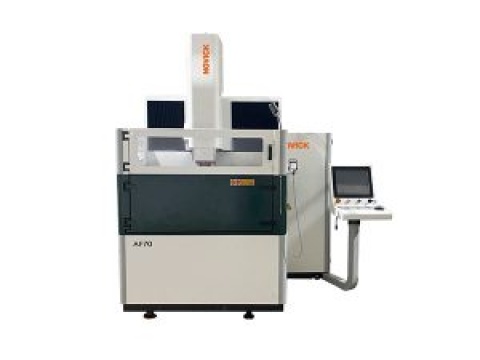

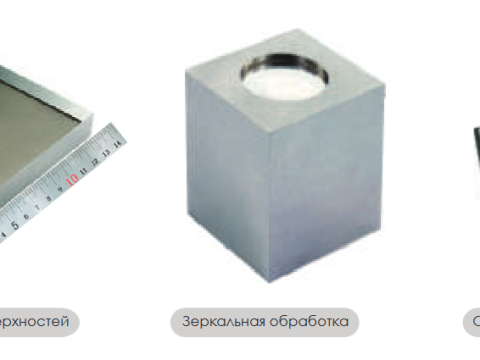

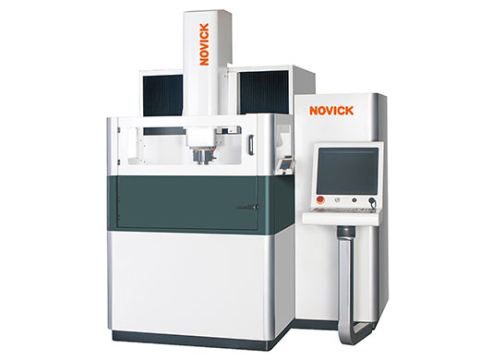

Прецизионный копировально-прошивной станок Novick AF70

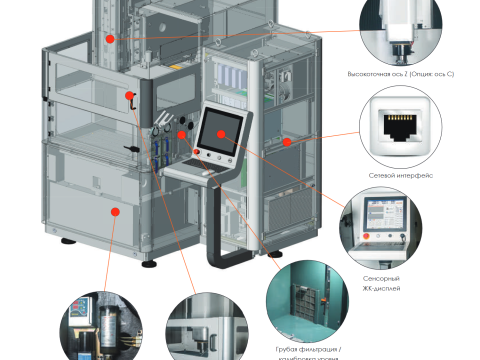

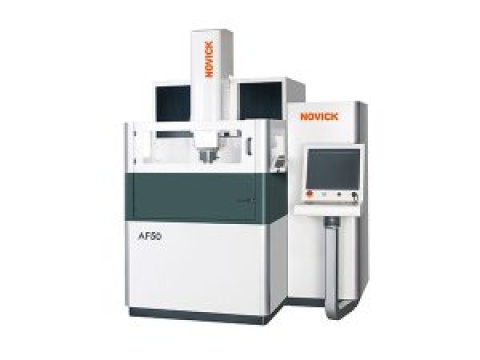

Электроэрозионные копировально-прошивные станки Novic AF50 и AF70  оснащен системой ЧПУ, пультом дистанционного управления, а также ЖК-дисплеем с сенсорным экраном 17″, что делает работу на станке удобной для оператора.

Добавить к заявке на консультацию
К сравнению
Описание Характеристики Особенности
Характеристики
Основные характеристики
Описание

Параметр

AF50

AF70

Общие данные

Размер станка, мм

1750х1610х2400

2100х2660х2720

Вес, кг

2300

4600

Размер рабочего стола, мм

600х400

800х600

Расстояние между электродом и рабочим столом, мм

300-600

260-660

Ход X/Y/Z, мм

500х300х300

700х400х400

Электроды и обрабатываемая деталь

Макс. вес электрода, кг

70

100

Макс. вес заготовки, кг

1000

2000

Макс. размер заготовки, мм

800х500х300

1100х700х450

Оси

Механическая скорость X/Y/Z

доступны 4 передачи (макс. 4 м/мин)

Программная компенсация шага X/Y/Z
(через каждые 5мм), мм

5

Тип направляющей X/Y/Z

линейная направляющая качения

ЧПУ

Система управления

IPC system

Операционная система

Windows

Встроенный диск

Более 32ГБ

Тип входного сигнала

MDI, USB, локальная сеть

Монитор

ЖК с сенсорным экраном 17″

Программируемые оси

4-осевой XYZC
(управляется одновременно, ось С — опция)

Интерполяция

линейная / круговая

Тип перемещения

автоматический / сервопривод

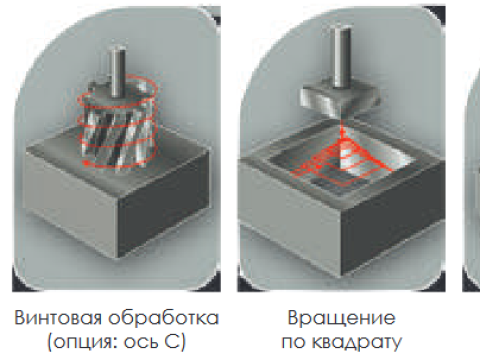

Формы обработки

круг / квадрат / вектор / многоугольник

Пульт дистанционного управления

Функциональные клавиши

выбор и перемещение осей / скорость перемещения
и одиночный шаг / насос / начало / конец / пауза / поиск
края / поиск центра отверстия / смещение на
половину / возврат к нулю / открытие зажима

Параметры подключения

Стандартная мощность

3х380 V 50/60 Гц 10 кВа

Макс. ток обработки, А

50 (опция — 100)

Объем хранилища режимов обработки

1000

Макс. скорость обработки, мм3/мин

380 ± 10% (50 А) / 550 ± 10% (100 А)

Наилучший параметр шероховатости, мкм

Ra 0,1

Опции

Модуль увеличения тока генератора, А

100

Сервопривод переменного тока

Panasonic

Поворотная ось С

макс. вес электрода 15 кг

Оптические линейки по осям X/Y/Z

HEIDENHAIN разрешение 0,25 мкм
(опция — сервосистема переменного тока)

Автоматическая смена электродов

AF50 4 поз. / AF70 5 поз.

  • Станок имеет высокую жесткость и интегрированную конструкцию, что экономит пространство и делает установку и наладку более удобными.
  • Конструкция оборудования C-типа обеспечивает станку долговременную стабильность и точность.
  • Благодаря неподвижному рабочему столу, вес заготовки и рабочая жидкость не влияют на процесс обработки, что  обеспечивает ВЫСОКУЮ ТОЧНОСТЬ И СТАБИЛЬНОСТЬ ОБРАБОТКИ. Оператору удобно наблюдать за процессом обработки
    детали и вносить корректировки при необходимости.
  • Применение SBIC (сверхбольшой интегральной схемы) делает разрядный контур мощным, надежным и долговечным.
  • Система управления оптимизирует контроль состояния зазора, что обеспечивает более высокую эффективность обработки и меньший износ электрода.
  • Полная база данных технологических параметров обеспечивает бесперебойную обработку следующих материалов: медным электродом:  обработка стали, обработка алюминия, обработка твердого сплава; графитовым электродом: обработка стали, обработка титанового сплава; вольфрамо-медный электрод: обработка твердого сплава. Весь набор технических параметров может быть активирован одним кодом.
  • Во время обработки код может быть изменен в режиме реального времени, также он может сохранять заданный параметр, установленный пользователем, для использования его в последующем процессе обработки.
  • Это решение отлично работает на платформе WINDOWS XP.
  • Станок оснащен мощной функцией числового программного управления, которая поддерживает задание координат. ПОЗВОЛЯЕТ СОЗДАВАТЬ ПРОГРАММЫ ОБРАБОТКИ В ДИАЛОГОВОМ И ВИЗУАЛЬНОМ РЕЖИМАХ НЕПОСРЕДСТВЕННО С ПУЛЬТА ОПЕРАТОРА.
  • Станок оснащен полностью автоматической централизованной смазочной системой, сервоприводом переменного тока и линейной шкалой с полным замкнутым контуром управления.
  • Высокие скорости перемещения и скорость подъема инструмента, позволяют обрабатывать заготовки со сложной формой поверхности и с высокой производительностью.
  • Станок оснащен электромагнитной защитной крышкой вытяжного устройства с фильтрами для защиты окружающей среды.
