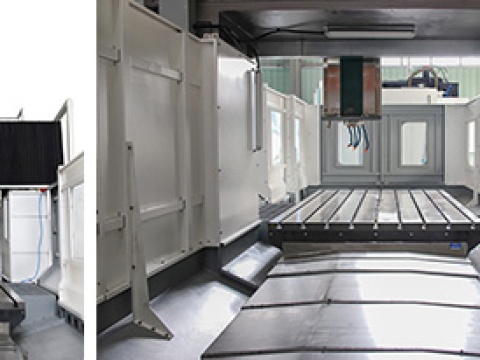

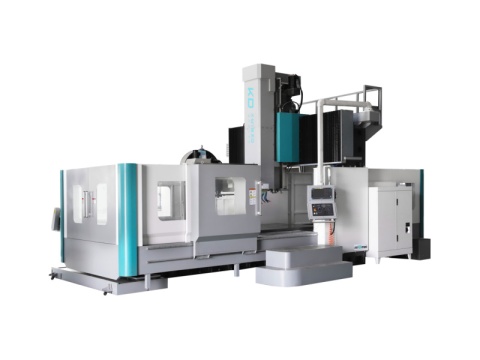

Портальный фрезерный обрабатывающий центр KAIDA KDXM 1830
|
Параметр |
Ед.из |
KDXM1830 |
|
Размеры стола |
мм |
1600×3000 |
|
Высота портала |
мм |
1800 |
|
Нагрузка на стол |
т |
6 |
|
T-пазы |
мм |
9×22×180 |
|
Перемещение по оси X |
мм |
3200 |
|
Перемещение по оси Y |
мм |
1800 |
|
Перемещение по оси Z |
мм |
800 |
|
Расстояние от торца шпинделя до стола |
мм |
190-970 |
|
Тип привода |
|
ременной |
|
Частота оборотов шпинделя |
об/мин |
6000 |
|
Мощность шпинделя |
кВт |
15 |
|
Крутящий момент шпиделя |
нМ |
143 |
|
Конус шпинделя |
|
BT50 |
|
Крутящий момент по осям X/Y/Z |
нМ |
36/36/36 |
|
Рабочие подачи по осям X/Y/Z |
мм/мин |
1-5000 |
|
Ускоренные подачи по осям X/Y/Z |
м/мин |
10/12/12 |
|
X/Y/Z передаточное число |
|
2.5/1/1 |
|
Точность позиционирования по осям X/Y/Z |
мм |
≤0.020/0.020/0.016 |
|
Точность повторного позиционирования X/Y/Z |
мм |
≤0.012/0.012/0.010 |
|
Количество инструментальных позиций |
шт |
24 |
|
Макс. Диаметр инструмента/при соседнем свободном |
мм |
Ф112/Ф200 |
|
Макс. Длина инструмента |
мм |
300 |
|
Макс. Масса инструмента |
кг |
18 |
|
Система ЧПУ |
|
FANUC 0i MF（5） |
|
Масса |
т |
21 |
