Характеристики |
Ед. измерения |

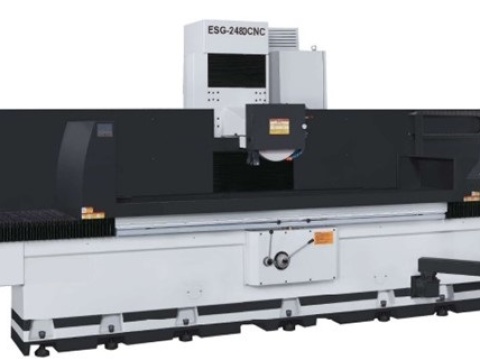

ESG-2480 TDN, ADC |
|
Основные |
||
|
Размер стола |
|
610x2000 мм(24"x78.8") |
|
Макс. длина шлифования |
Продольно |
2000 мм |
|
Макс. ширина шлифования |
Поперечно |
610 мм |
|
Макс. расстояние от оси шпинделя до поверхности стола |
720 мм; |
|
|
Стандартный размер магнитного патрона |
600x2000мм(23.6"x78.8") |
|
|
Продольное перемещение стола |
Макс. перемещение – гидравлич. |
2100 мм |
|
Макс. перемещение - ручное |
2150 мм |
|
|
Переменная скорость подачи стола |
60 Гц, 5-25 м/мин, |
|
|
Поперечное перемещение суппорта |
Шаг автоматической подачи |
1-25 мм |
|
Макс. автоматич. перемещение |
660 мм |
|
|
Вертикальная подача шлифовальной бабки
|
Автоматическая подача |
0.001-0.05 мм (1-25/10000”) |
|
Толчковая подача |
0.001-0.05 мм (0.25/10000”) |
|
|
Скорость ускореннного перемещения по вертикали |
460 мм/мин (приблизительно) |
|
|
Наим. скорость ускореннного перемещения |
6 мм/мин (приблизительно) |
|
|
На 1 оборот маховика |
5 мм |
|
|
Цена деления |
0.001ммx1/0.001ммx2/0.001mmx4 |
|
|
Двигатель шпинделя |
Скорость |
60HZ, 1750 об/мин |
|
Мощность |
Standard: 7.5 кВт Optional: 11.25/15/18.75 кВТ |
|
|
Размеры круга |
Диам.х шир.х отверстие |
405мм(16")x50мм(2")x127мм(5") |
|
Двигатель гидростанции |
|
3.75 кВт |
|
Двигатель поперечной подачи |
|
2 кВт |
|
Двигатель поднятия круга |
|
1 кВт |
|
Габариты и вес станка |
||
|
Занимаемая станком площадь |
6794x4359x2500 мм |
|
|
Масса нетто/брутто, не более |
8200/9200 кг |
|
· Станок в сборке
· MPG для оси Y / Z
· Рабочая лампа
· Брызговик + перегородка
· Шлифовальный круг
· Балансировочная оправка
· Устройство балансировки круга
· Фланец шлифовального круга
· Винт и гайка для снятия шлифовального круга
· Алмазная насадка
· Автоматическая система смазки Подкрашивающая краска
· Ящик для инструментов
· Установочные болты и пластины
· Поперечный и вертикальный шариковый Винт
· Устройство для сбора пыли
