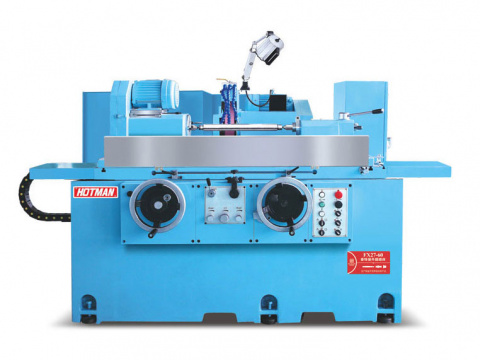

Круглошлифовальный станок универсальный Hotman FX27-60
Круглошлифовальные станки Hotman предназначены для наружного и внутреннего шлифования цилиндрических, конических и торцевых поверхностей на деталях типа вал, втулка, ось, фланец, крышка и т.п. Подачи осуществляются гидроприводом или вручную. Возможна обработка деталей со всех сторон за счет поворота передней бабки. Точность обработки соответствует европейским стандартам для круглошлифовальных станков.
|
Параметры |
Ед. изм. |
FX27-60 |
|
|
Рабочие параметры |
Максимальный диаметр шлифования |
мм |
270 |
|
Расстояние между центрами |
мм |
600 |
|
|
Максимальный вес заготовки в центрах |
кг |
60 |
|
|
Максимальный вес заготовки в шпинделе |
кг |
20 |
|
|
Шлифовальный круг и подачи |
Угол поворота |
˚ |
±15 |
|
Стандартный шлифовальный круг |
мм |
405 x 32-50 x 127 |
|
|
Специальный шлифовальный круг |
мм |
355 x 32-50 x 127 |
|
|
Скорость круга |
об/мин |
1650 / 1850 / 2100 |
|
|
Перемещение шлифовального круга |
мм |
270 |
|
|
Быстрый ход подачи (гидравлический автоматический) |
м/с |
40 |
|
|
Ход шпинделя (подача на оборот) |
мм |
20 |
|
|
Перемещение поворотной шлифовальной бабки за один оборот маховика |
мм |
0,005 |
|
|
Шпиндельная бабка |
Вращение шпинделя |
Изменяемая / Фиксированная |
|
|
Угол поворота шлифовального круга |
º |
120º (+90° ~ -30°) |
|
|
Скорость шпинделя |
об / мин |
50 ~ 300 |
|
|
Конус |
МТ- 4 |
||
|
Диаметр сквозного отверстия шпинделя |
мм |
25 |
|
|
Задняя бабка |
Максимальный ход конуса |
мм |
32 |
|
Конус |
МТ- 4 |
||
|
Стол |
Угол поворота стола |
° |
+6°/-9° |
|
Скоростное поперечное перемещение |
мм /мин |
50 ~ 4000 |
|
|
Максимальное перемещение |
Мм |
550 |
|
|
Перемещение поворотной шлифовальной бабки |
мм |
12,5 |
|
|
Устройство для внутреннего шлифования (Опция) |
Скорость шпинделя |
об/мин |
20 000 |
|
Диаметр шлифования |
мм |
25 ~ 45 |
|
|
Максимальная глубина шлифования |
мм |
100 |
|
|
Мотор |
кВт |
0,75 |
|
|
Электромоторы |
Мотор шлифовального шпинделя |
кВт |
3,75 (5,5*) |
|
Мотор шпиндельной головки |
кВт |
0,75 |
|
|
Мотор гидравлики |
кВт |
0,75 |
|
|
Насос гидравлического масла задней бабки (Опция) |
кВт |
1,5 |
|
|
Насос подачи СОЖ |
кВт |
0,37 |
|
|
Заправочные объемы |
Бак гидравлического масла задней бабки (Опция) |
л. |
120 |
|
Бак гидравлики |
л. |
70 |
|
|
Бак СОЖ |
л. |
200 |
|
|
Размеры / масса |
Габаритные размеры Д х Ш х В |
мм |
2700 х 1520 х 1650 |
|
Вес станка |
кг |
2500 |
|
