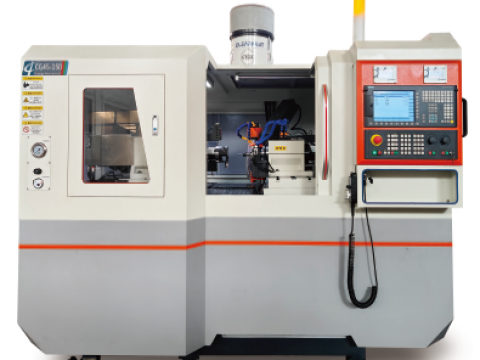

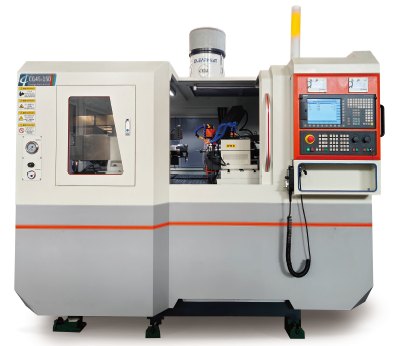

Круглошлифовальный станок с ЧПУ с устройством внутреннего шлифования CG45-150CNC
|
Наименование |
Параметр |
|
Максимальный диаметр проворота |
Φ450mm |
|
Максимальная длина шлифования отверстия |
150mm |
|
Максимальный диаметр внутреннего шлифования |
Φ300mm |
|
Макс. масса заготовки |
50 кг |
|
Размер шлифовального круга, максимальный диаметр |
Φ400mm |
|
Максимальная частота оборотов шлифовального круга |
2150 об/мин |
|
Максимальная линейная скорость |
45м/с |
|
Угол шлифования |
90° |
|
Макс. ускоренная подача |
6 м/мин |
|
Ход подачи по оси Х |
600 мм |
|
Мин. Подача по оси Х |
0.0001 мм |
|
Скорость обработки (регулируемая) |
0-500об/мин |
|
Конус шпинделя |
А2-6 |
|
Сквозное отверстие |
40мм |
|
Ход по оси Z ось W/Z2 |
200 мм |
|
Конус шлифовального круга |
NO.3 |
|
Макс. ускоренная подача по оси Z |
6м/мин |
|
Мин. Подача по оси Z |
0.0001 мм |
|
Максимальный угол поворота заготовки |
10° |
|
Мощность шлифовального шпинделя |
16кВт |
|
Мощность шпинделя |
11кВт |
|
Мощность насоса смазки |
0,09кВт |
|
Мощность насоса СОЖ |
0,09кВт |
|
Мощность привода оси Х |
1,5кВт |
|
Мощность привода оси Z (привод внешнего шлифовального круга) |
1,5кВт |
|
Мощность привода W/Z2 (привод внутреннего шлифования) |
1,5кВт |
|
Вес нетто |
4200кг |
|
Вес брутто |
5200 |
|
Габариты (ДхШхВ) |
2560х2085х1750мм |
|
Габариты в упаковке (ДхШхВ) |
3100х2500х2250мм |
Прочие параметры
Максимальный диаметр проворота заготовки 450 мм
Максимальный наружный диаметр шлифования 350 мм
Максимальная глубина шлифования внутреннего отверстия 150 мм
Максимальный диаметр шлифования отверстия 300 мм
Максимальная длина шлифования наружная — 200 мм
Минимальный диаметр шлифования отверстия — 6 мм
