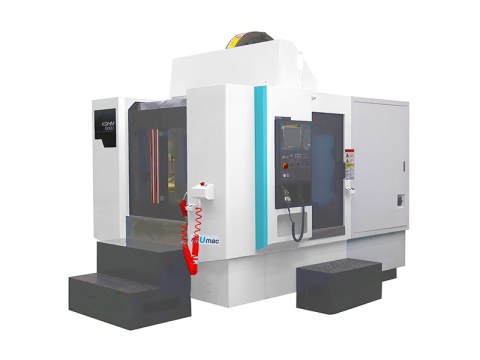

Горизонтальный обрабатывающий центр KAIDA KDHM 500J

Массивная конструкция станины выполнена из высококачественного чугуна благодаря чему обеспечивается максимальная жесткость. Колонна и основание усилены специальными поперечными ребрами жесткости, которые препятствуют возникновению вибраций и колебаний шпиндельной бабки, к тому же обеспечивают наилучшую стабильность и устойчивость станка при продолжительном использовании
Добавить к заявке на консультацию
К сравнению
Описание Характеристики Особенности
Характеристики
Основные характеристики
Описание

Параметр

Ед.изм

KDHM500J

Перемещение по оси X

мм

700

Перемещение по оси Y

мм

650

Перемещение по оси Z

мм

550

Расстояние от центра стола до шпинделя

мм

125-675

Расстояние от центральной линии шпинделя до стола

мм

30-680

Размеры стола

мм

500×500

Нагрузка на стол

кг

500

Точность позиционирования стола

сек

8

Точность повторного позиционирования стола

сек

2

Мин. Индексация стола

град

1

T-пазы

мм

5×18×100

Мощность мотора стола

кВт

3

Конус шпинделя/диаметр



BT50/Φ190

Частота оборотов шпинделя

об/мин

6000

Мощность шпинделя

кВт

15/18.5

Скорость перемещения по осям X/Z

м/мин

24/24

Скорость перемещения по оси Y

м/мин

20

Крутящий момент по осям X/Y/Z

нМ

20/36/36

X/Y/Z точность позиционирования

мм

≤0.008/0.006/0.006

X/Y/Z точность повторного позиционирования

мм

≤0.005/0.004/0.004

Число инструментальных позиций

шт

30

Макс. Диаметр инструмента

мм

Ф105

Макс. Диаметр инструмента при соседнем свободном

мм

Ф200

Макс. Масса инструмента

кг

15

Макс. Длина инструмента

мм

300

Время смены инструмента

сек

2.8

Габариты

mm

5000×4300×3000

Масса

т

7.5
