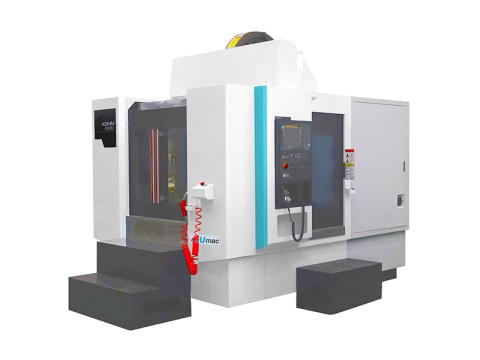

Горизонтальный обрабатывающий центр KAIDA KDHM 500J-1
|
Параметр |
Ед.изм |
KDHM500J-1 |
|
Перемещение по оси X |
мм |
700 |
|
Перемещение по оси Y |
мм |
600 |
|
Перемещение по оси Z |
мм |
580 |
|
Расстояние от центра стола до шпинделя |
мм |
120-700 |
|
Расстояние от центральной линии шпинделя до стола |
мм |
190-890 |
|
Размеры стола |
мм |
500×500 |
|
Нагрузка на стол |
кг |
400 |
|
Точность позиционирования стола |
сек |
±5 |
|
Точность повторного позиционирования стола |
сек |
5 |
|
Мин. Индексация стола |
град |
0.001 |
|
T-пазы |
мм |
5×18×100 |
|
Мощность мотора стола |
кВт |
1.8 |
|
Конус шпинделя/диаметр |
|
BT40/Φ150 |
|
Частота оборотов шпинделя |
об/мин |
8000 |
|
Мощность шпинделя |
кВт |
11/15 |
|
Скорость перемещения по осям X/Z |
м/мин |
40/40 |
|
Скорость перемещения по оси Y |
м/мин |
30 |
|
Крутящий момент по осям X/Y/Z |
нМ |
20/20/20 |
|
X/Y/Z точность позиционирования |
мм |
≤0.008/0.006/0.006 |
|
X/Y/Z точность повторного позиционирования |
мм |
≤0.005/0.004/0.004 |
|
Число инструментальных позиций |
шт |
32 |
|
Макс. Диаметр инструмента |
мм |
Ф78 |
|
Макс. Диаметр инструмента при соседнем свободном |
мм |
Ф120 |
|
Макс. Масса инструмента |
кг |
8 |
|
Макс. Длина инструмента |
мм |
300 |
|
Время смены инструмента |
сек |
2.8 |
|
Габариты |
mm |
2422×3380×3020 |
|
Масса |
т |
6 |
