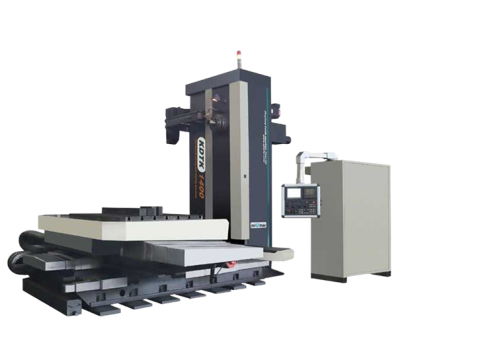

Горизонтально-расточной станок с ЧПУ KAIDA KDTK 1400
· Четырехкоординатное управление по осям X, Y, Z, W позволяет управлять тремя осями одновременно.
· В шпиндельной коробке используется смазка и охлаждение разбрызгиванием для обеспечения термической стабильности шпиндельной системы.
· Приводная система главного вала оснащена двухскоростным редуктором ZF для эффективного повышения производительности резки.
Программное управление рабочим столом адаптировано к различным потребностям обработки.|
ПАРАМЕТРЫ |
Ед. |
KDTK1250 |
KDTK1400 |
|
Перемещения |
|
|
|
|
Перемещения по осям X/Y/Z/W |
мм |
1400/1800/1800/500 |
2000/1800/1800/500 |
|
Расстояние от центра стола до конца шпинделя |
мм |
85-2385 |
85-2385 |
|
Расстояние от оси шпинделя до поверхности стола |
мм |
0-1800 |
0-1800 |
|
Рабочий стол |
|
|
|
|
Размер стола |
мм |
1250х1250 |
1400х1600 |
|
Максимальная нагрузка на стол |
тонн |
5 |
10 |
|
Т-образный паз |
мм |
9-22х130 |
7-22х200 |
|
Шпиндель |
|
|
|
|
Конус отверстия шпинделя |
/ |
BT50 |
BT50 |
|
Максимальная частота вращения шпинделя |
об/мин |
5-3000 |
5-3000 |
|
Крутящий момент (мощность) главного двигателя |
Нм (кВт) |
140 (22/26) |
140 (22/26) |
|
Максимальный выходной крутящий момент шпинделя |
Нм |
1280 |
1280 |
|
Подачи |
|
|
|
|
Подачи по осям X/Y/Z |
м/мин |
0,01-5/0,01-5/0,01-5 |
0,01-5/0,01-5/0,01-5 |
|
Ускоренные подачи по X/Y/Z |
м/мин |
12/10/10 |
12/10/10 |
|
Крутящий момент (мощность) двигателей по осям X/Z |
Нм (кВт) |
38 (6) |
38 (6) |
|
Крутящий момент (мощность) двигателя по оси Y |
Нм (кВт) |
53 (9) |
53 (9) |
|
Крутящий момент (мощность) двигателя по оси W |
Нм (кВт) |
22 (4) |
22 (4) |
|
Крутящий момент (мощность) двигателя по оси B |
Нм (кВт) |
30 (7) |
30 (7) |
|
Точность |
|
|
|
|
Точность позиционирования по осям X/Y/Z |
мм |
0,025 |
0,025 |
|
Точность повторного позиционирования по осям X/Y/Z |
мм |
0,01 |
0,01 |
|
Точность позиционирования по оси B |
сек |
10 |
10 |
|
Точность повторного позиционирования по оси B |
сек |
4 |
4 |
|
Минимальная единица ввода |
град |
1 |
0,001 |
|
Прочее |
|
|
|
|
Емкость инструментального магазина |
- |
60 |
60 |
|
Система ЧПУ |
- |
FANUC 0i MF |
FANUC 0i MF |
|
Габаритные размеры (Д×Ш×В) |
мм |
6500х6100х3830 (с конвейером для стружки) |
6500х6100х3830 (с конвейером для стружки) |
|
Масса |
тонн |
22 |
24 |
