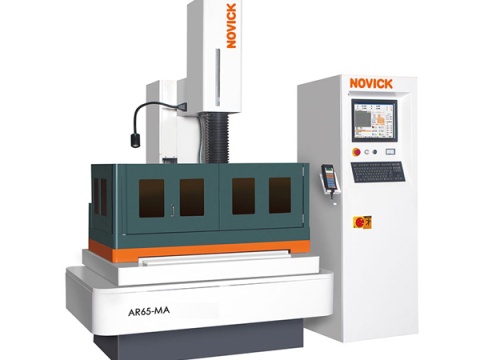

Электроэрозионный проволочно-вырезной станок Novick AR65

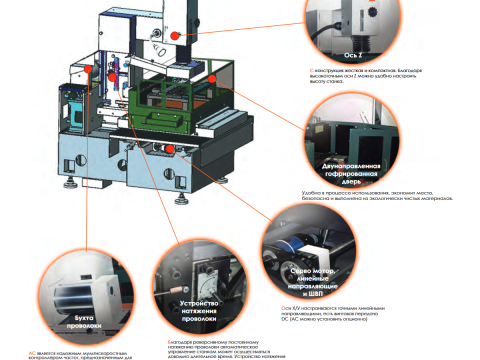

С-образная конструкция станка делает механическую часть станины жесткой и компактной. Крестовая система перемещения рабочего стола, расположенная на Т-образной станине, оси Х и У с линейными направляющими обеспечивают широкое пространство, высокую стабильность и повышенный уровень допустимой нагрузки. Устройство натяжения проволоки обеспечивает более продолжительный период эрозионной обработки в автоматическом режиме при отсутствии операторов. Скорость намоточного барабана можно настроить на нескольких уровнях, покрывающих потребности эрозионной обработки при различных толщинах, степенях шероховатости и типах материала.
Добавить к заявке на консультацию
К сравнению
Описание Характеристики Особенности
Характеристики
Основные характеристики
Описание

Параметр

AR35

AR55

AR65

AR80

AR100

Общие данные

Размер
станка, мм

2000
1465
1727

2300
1675
2220

2450
1900
2450

2850
2355
2515

3150
2650
2535

Вес, кг

1800

2500

3500

3500

4000

Размер
рабочего стола, мм

620х400

820х500

920х600

1100х800

1300х900

Диапазон
перемещения по X/Y, мм

350х300

550х400

650х500

800х630

1000х800

Диапазон
перемещения по U/V, мм

36х36

36х36

36х36

36х36

36х36

Диапазон
перемещения по Z, мм

150
вручную

350
моториз.

450
моториз.

450
моториз.

450
моториз.

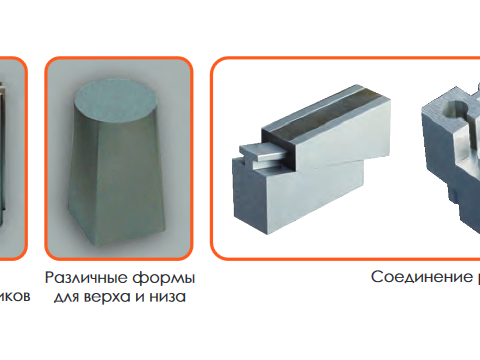

Макс. конус
резания, мм

50 (без закрытия устройства натяжения проволоки),
80 (с закрытием устройства натяжения проволоки)

Макс. толщина
резания, мм

200

400

500

500

500

Размер рабочего резервуара, мм

960
600

1200
700

1300
800

1500
1000

1660
1100

Заготовка

Макс. вес
заготовки, кг

300

1000

1200

1500

2000

Макс. размер
заготовки, кг

960
600
200

1200
700
400

1300
800
500

1500
1000
500

1660
1100
500

Система электропитания

Стандартная
конфигурация

380 V ±10% 50/60 Гц 2 кВа

Генератор и технология обработки

Макс. ток
обработки, А

10

10

10

10

10

Макс. скорость
резания, мм2/мин

>200 (Cr12)

>200 (Cr12)

>200 (Cr12)

>200 (Cr12)

>200 (Cr12)

Наилучшая
шероховатость (Ra), мкм

≤1.0

≤1.0

≤1.0

≤1.2

≤1.2

Стандартные технол. параметры

сталь / медь / алюминий / твердый сплав

Система ЧПУ

Оборудование

ПК / твердотельный накопитель / цветной ЖК монитор / интерфейсы LAN и USB / водостойкая клавиатура

Программируемые
оси

XYUV 4 оси (управляются одновременно)

Режим
программирования

NovicCAD / CAM / ISO

Тип
серводвигателя

XY серводвигатель постоянного тока (по желанию — переменного тока)
