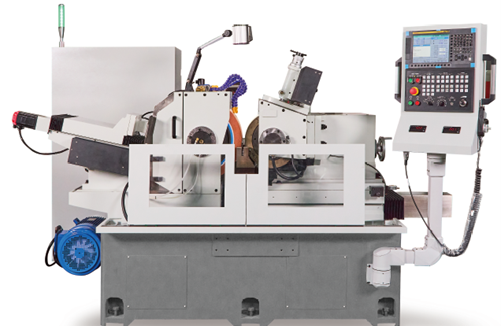

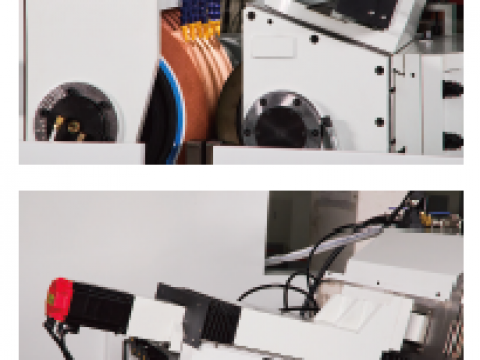

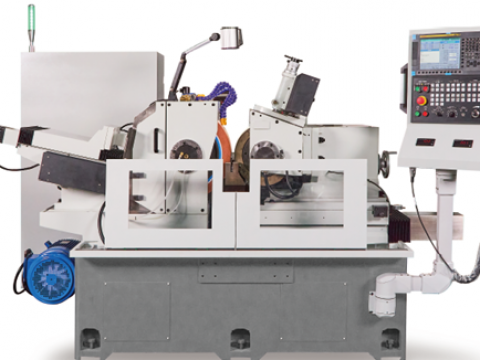

Бесцентрово-шлифовальный станок CQ 530 CNC
Основное назначение и область применения

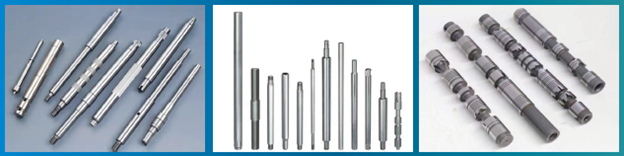

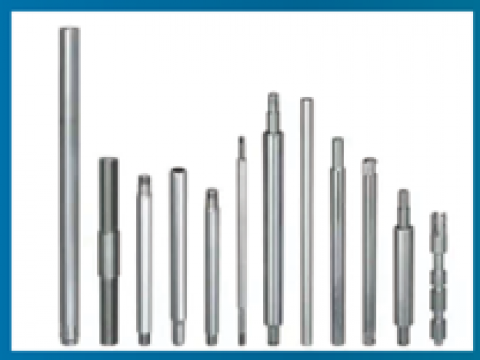

Станок предназначен для полуавтоматического или полностью автоматического шлифования различных ступенчатых, конических и цилиндрических вращающихся поверхностей. Станок подходит для мелкосерийного и серийного производства.
|
Наименование |
Параметр |
|
Диаметр шлифуемой заготовки |
Φ1mm-Φ120mm |
|
Размер шлифовального круга |
Φ510 x 305 xΦ304.8mm |
|
Размер ведущего круга |
Φ350 x 305 xΦ203.2mm |
|
Частота вращения шлифовального круга |
200-1450 об/мин |
|
Частота вращения ведущего круга |
0-300 об-мин |
|
Мощность двигателя шлифовального круга |
15 кВт |
|
Мощность двигателя ведущего круга |
3 кВт |
|
Мощность двигателя гидравлической помпы |
1,5 кВт |
|
Мощность насоса СОЖ |
0,09кВт |
|
Серводвигатель подачи |
1,5кВт |
|
Ручные перемещения |
3,5мм (на 1 оборот) 0.05мм (1 деление) |
|
Минимальная подача шлифовального круга (серводвигатель) |
0.0001mm |
|
Минимальная подача при правке шлифовального круга с сервоприводом |
0.0001mm |
|
Правильное устройство |
2 мм (на 1 оборот) 0.01мм (1 деление) |
|
Угол наклона оси ведущего круга |
+5 ÷ -3° |
|
Угол поворота ведущего круга |
± 5° |
|
Вес нетто |
6500кг |
|
Вес брутто |
6800кг |
|
Габариты (ДхШхВ) |
3050х1850х1750мм |
|
Габариты в упаковке (ДхШхВ) |
3500х2300х200мм |
Точностные параметры
|
Наименование |
Параметр |
|
Округлость |
0,001 мм |
|
Цилиндричность |
0,002 мм |
|
Шероховатость |
Ra0,16 мкм |
