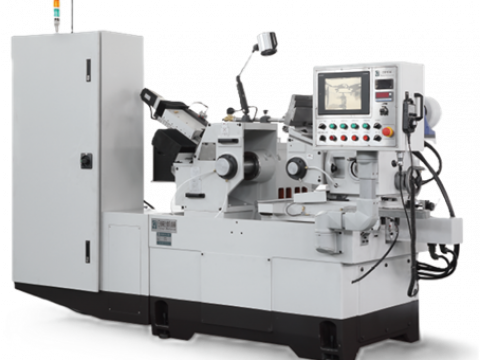

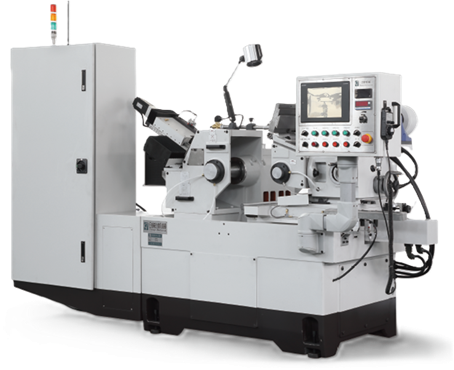

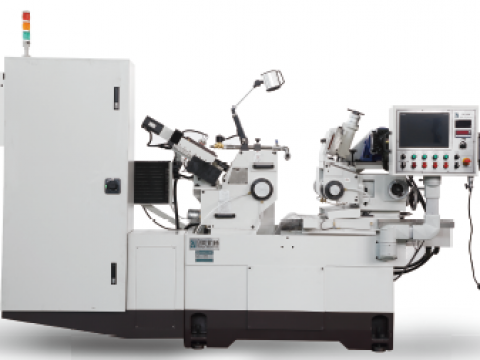

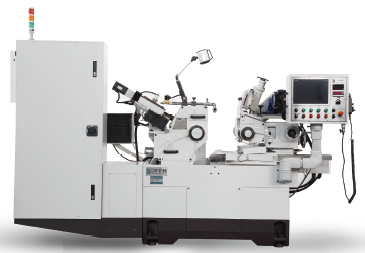

Бесцентрово-шлифовальный станок CQ 1808 CNC
Основное назначение и область применения
Станок предназначен для полуавтоматического или полностью автоматического шлифования различных ступенчатых, конических и цилиндрических вращающихся поверхностей. Станок подходит для мелкосерийного и серийного производства.
|
Наименование |
Параметр |
|
Диаметр шлифуемой заготовки |
Φ1mm-Φ50mm |
|
Размер шлифовального круга |
Φ455x205xΦ228.6mm |
|
Размер ведущего круга |
Φ255x205xΦ111.2mm |
|
Частота вращения шлифовального круга |
1450 об/мин |
|
Частота вращения ведущего круга |
0-250 об-мин |
|
Мощность двигателя шлифовального круга |
11 кВт |
|
Мощность двигателя ведущего круга |
3 кВт |
|
Мощность двигателя гидравлической помпы |
0,75 кВт |
|
Мощность насоса СОЖ |
0,09кВт |
|
Серводвигатель подачи |
1?5кВт |
|
Ручные перемещения |
3,5мм (на 1 оборот) 0.05мм (1 деление) |
|
Ручная микроподача |
0.2мм (на 1 оборот) 0.001мм (1 деление) |
|
Правильное устройство |
2 мм (на 1 оборот) 0.01мм (1 деление) |
|
Угол наклона оси ведущего круга |
+5 ÷ -3° |
|
Угол поворота ведущего круга |
± 5° |
|
Вес нетто |
3000кг |
|
Вес брутто |
3300кг |
|
Габариты (ДхШхВ) |
2265х1900х1650мм |
|
Габариты в упаковке (ДхШхВ) |
2400х2400х1750мм |
Точностные параметры
|
Наименование |
Параметр |
|
Округлость |
0,001 мм |
|
Цилиндричность |
0,002 мм |
|
Шероховатость |
Ra0,16 мкм |
