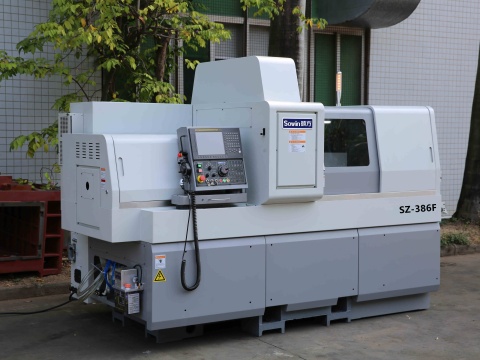

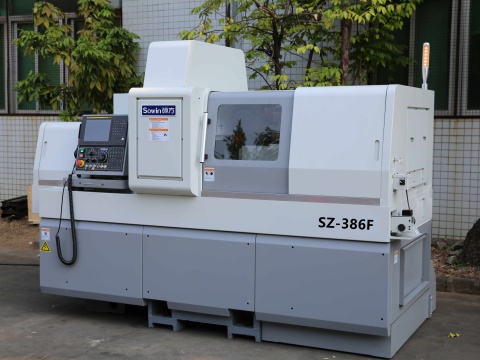

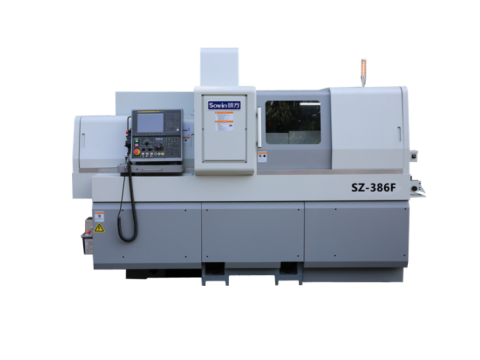

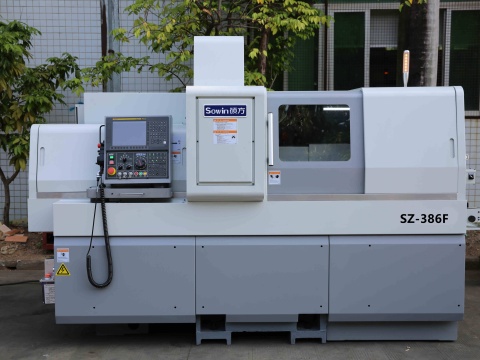

Автомат продольного точения Sowin SZ-386F
Sowin SZ-386F способен выполнять одновременно несколько различных операций точения для различных деталей, а также выполнить комбинированную обработку: точение, фрезерование, сверление, нарезание резьбы метчиком. Это позволяет значительно увеличить скорость производства и сократить расходы на оборудование.
К сравнению
Характеристики
Основные характеристики
Описание
| Характеристика | SZ-386F |
|---|---|
| Диапазон обработки | |
| Максимальный диаметр обрабатываемого прутка | 38 мм |
| Максимальная длина точения | 320 мм |
| Максимальный зажимной диаметр главного шпинделя | 38 мм |
| Приводной инструмент | |
| Максимальный диаметр сверления | 10 мм |
| Количество × модель | 4×ER16 |
| Максимальный диаметр нарезания резьбы | 8 мм |
| Мощность двигателя приводного инструмента | 0,75 кВт |
| Частота вращения приводного инструмента | 4000 об/мин |
| Главный шпиндель/ противошпиндель | |
| Частота вращения главного шпинделя | 5 000 об/мин |
| Мощность главного шпинделя | 5,5/7,5 кВт |
| Макс. диаметр сквозного отверстия главного шпинделя /противошпинделя | 39 мм |
| Макс. программируемая точность по оси С | С1/С2 0,001° |
| Мощность противошпинделя | 3,7/5,5 кВт |
| Наличие контршпинделя | Да |
| Частота вращения противошпинделя | 5 000 об/мин |
| Инструмент | |
| Максимальное количество установленного инструмента | 35 шт |
| Токарный инструмент | 6×□12 |
| Общие | |
| Длина | 2180 мм |
| Ширина | 1280 мм |
| Высота | 1865 мм |
| Масса | 2700 кг |
| Система ЧПУ/ Контроллера | FANUC 0i-TF |
| Высота центра | 1050 мм |
| Макс длинна улавливаемой детали | 80 мм |
| Наличие ЧПУ | с ЧПУ |
| Перемещение главного шпинделя | |
| Без направляющей втулки | 80 мм |
| С направляющей втулкой | 320 мм |
| Инструмент для обработки с торца (неподвижный) для главного шпинделя | |
| Диаметр нарезания резьбы | 8 мм |
| Диаметр сверления | 10 мм |
| Количество × модель | 4×ER16 |
| Вращающийся инструмент с фасонным профилем для противошпинделя | |
| Мощность насоса подачи СОЖ | 0,4 кВт |
| Мощность серводвигателя вращающегося инструмента с фасонным профилем | 0,75 кВт |
| Мощность серводвигателя подачи | 0,5кВт (Y2), 0,75кВт (Z1/Z2/X1/Y1/X2) |
| Неподвижный количество × модель | 4×ER16 |
| Подвижный количество × модель | 4×ER16 |
| Скорость подачи | 15 м/мин(Y2), 24 м/мин(X1), 30 м/мин(Z1/Z2/X2/Y1) |
