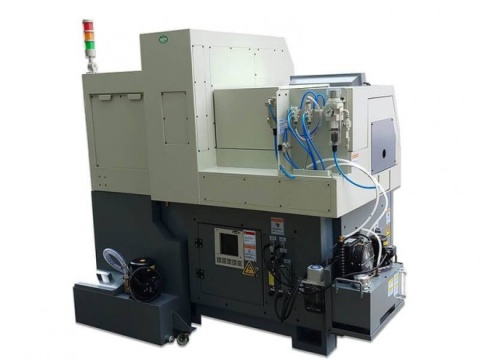

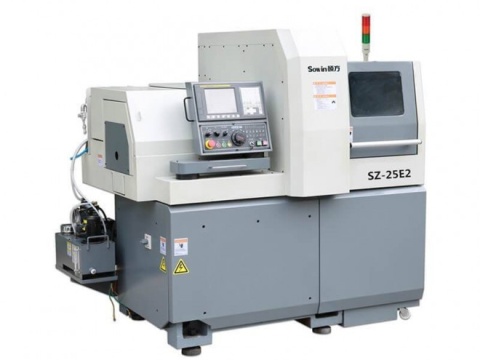

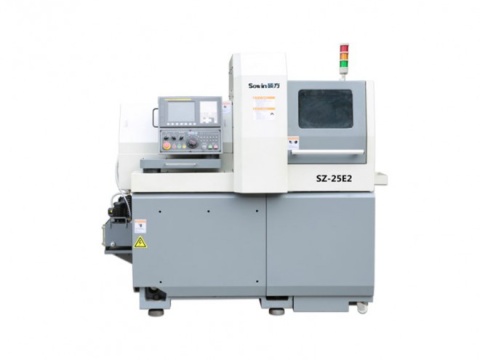

Автомат продольного точения Sowin SZ-25E2
Токарный автомат продольного точения Sowin SZ-25E2 имеет максимальный диаметр обрабатываемого прутка в 25 мм, что позволяет обрабатывать детали различных размеров и форм. Конструкция шпинделя HAOZHI обеспечивает высокую точность и скорость обработки, а устройство ЧПУ FANUC 0i-TF позволяет легко программировать и управлять станком.
К сравнению
Характеристики
Основные характеристики
Описание
| Характеристика | SZ-25E3 | SZ-25E2 | SZ-256E | SZ-255E1 | SZ-255E2 |
| Диапазон обработки | |||||
| Максимальный диаметр обрабатываемого прутка | 26 мм | 26 мм | 26 мм | 26 мм | 26 мм |
| Максимальная длина точения | 240 мм | 240 мм | 240 мм | 240 мм | 240 мм |
| Максимальный зажимной диаметр главного шпинделя | 26 мм | 26 мм | 26 мм | 26 мм | 26 мм |
| Приводной инструмент | |||||
| Максимальный диаметр сверления | 10 мм | 10 мм | 10 мм | 10 мм | 10 мм |
| Количество × модель | 4×ER16 | 4×ER16 | 4×ER16 | 4×ER16 | 4×ER16 |
| Максимальный диаметр нарезания резьбы | 8 мм | 8 мм | 8 мм | 8 мм | 8 мм |
| Мощность двигателя приводного инструмента | 0,75 кВт | 0,75 кВт | 0,75 кВт | 0,75 кВт | 0,75 кВт |
| Частота вращения приводного инструмента | 4000 об/мин | 4000 об/мин | 4000 об/мин | 4000 об/мин | 4000 об/мин |
| Главный шпиндель/ противошпиндель | |||||
| Частота вращения главного шпинделя | 10 000 об/мин, 12 000 об/мин | 10 000 об/мин, 12 000 об/мин | 10 000 об/мин, 12 000 об/мин | 10 000 об/мин, 12 000 об/мин | 10 000 об/мин, 12 000 об/мин |
| Мощность главного шпинделя | 2,2 кВт | 2,2 кВт | 2,2 кВт | 2,2 кВт | 2,2 кВт |
| Макс. диаметр сквозного отверстия главного шпинделя /противошпинделя | 27 мм | 27 мм | 27 мм | 27 мм | 27 мм |
| Макс. программируемая точность по оси С | С1/С2 0,001° | С1/С2 0,001° | С1/С2 0,001° | С1/С2 0,001° | С1/С2 0,001° |
| Мощность противошпинделя | 1,5 кВт, 2,2 кВт | 1,5 кВт, 2,2 кВт | 1,5 кВт, 2,2 кВт | ||
| Наличие контршпинделя | Нет | Нет | Да | Да | Да |
| Частота вращения противошпинделя | 10 000 об/мин, 12 000 об/мин | 10 000 об/мин, 12 000 об/мин | 10 000 об/мин, 12 000 об/мин | ||
| Инструмент | |||||
| Максимальное количество установленного инструмента | 16 шт | 14 шт | 26 шт | 26 шт | 26 шт |
| Токарный инструмент | 6×□12 | 6×□12 | 6×□12 | 6×□12 | 6×□12 |
| Общие | |||||
| Длина | 2043 мм | 2043 мм | 2180 мм | 2180 мм | 2180 мм |
| Ширина | 1302 мм | 1302 мм | 1280 мм | 1280 мм | 1280 мм |
| Высота | 1746 мм | 1746 мм | 1865 мм | 1865 мм | 1865 мм |
| Масса | 1950 кг | 1950 кг | 2700 кг | 2700 кг | 2700 кг |
| Система ЧПУ/ Контроллера | FANUC 0i-TF | FANUC 0i-TF | FANUC 0i-TF | FANUC 0i-TF | FANUC 0i-TF |
| Высота центра | 1050 мм | 1050 мм | 1050 мм | 1050 мм | 1050 мм |
| Макс длинна улавливаемой детали | 50 мм | 50 мм | |||
| Наличие ЧПУ | с ЧПУ | с ЧПУ | с ЧПУ | с ЧПУ | с ЧПУ |
| Перемещение главного шпинделя | |||||
| Без направляющей втулки | 355 мм | 355 мм | 355 мм | 355 мм | 355 мм |
| С направляющей втулкой | 240 мм | 240 мм | 240 мм | 240 мм | 240 мм |
| Инструмент для обработки с торца (неподвижный) для главного шпинделя | |||||
| Диаметр нарезания резьбы | 8 мм | 8 мм | 8 мм | 8 мм | |
| Диаметр сверления | 10 мм | 10 мм | 10 мм | 10 мм | |
| Количество × модель | 4×ER16 | 4×ER16 | 4×ER16 | 4×ER16 | |
| Вращающийся инструмент с фасонным профилем для противошпинделя | |||||
| Мощность насоса подачи СОЖ | 0,4 кВт | 0,4 кВт | 0,4 кВт | 0,4 кВт | 0,4 кВт |
| Мощность серводвигателя вращающегося инструмента с фасонным профилем | 0,75 кВт | 0,75 кВт | 0,75 кВт | 0,75 кВт | 0,75 кВт |
| Мощность серводвигателя подачи | 0,75кВт (Z/X/Y) | 0,5кВт (Y2), 0,75кВт (Z1/Z2/X1/Y1/X2) | 0,75кВт (Z1/Z2/X1/Y1/X2) | 0,5кВт (Y2), 0,75кВт (Z1/Z2/X1/Y1/X2) | |
| Неподвижный количество × модель | 3×ER16 | 4×ER16 | 4×ER16 | ||
| Подвижный количество × модель | 3×ER16 | 4×ER16 | 4×ER16 | 4×ER16 | |
| Скорость подачи | 24 м/мин(X1), 24 м/мин(Y) | 24 м/мин(Y), 30 м/мин(Z/X) | 15 м/мин(Y2), 24 м/мин(X1), 30 м/мин(Z1/Z2/X2/Y1) | 24 м/мин(X1), 30 м/мин(Z1/Z2/X2/Y1) | 24 м/мин(X1), 30 м/мин(Z1/Z2/X2/Y1) |
