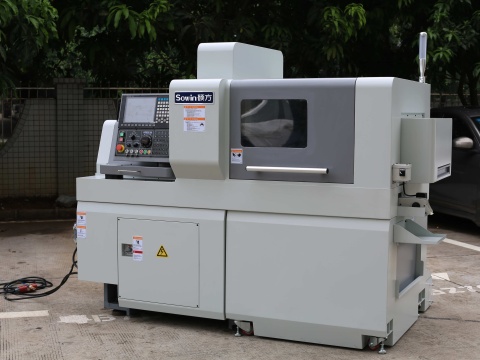

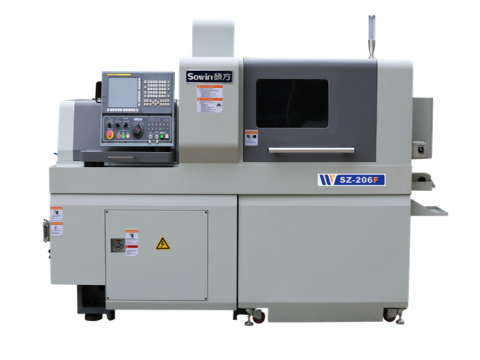

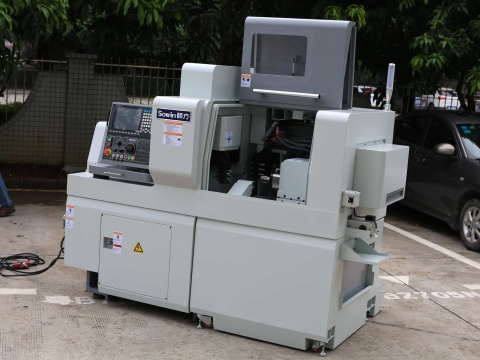

Автомат продольного точения Sowin SZ-206F
Токарный автомат продольного точения Sowin SZ-206F предназначен для выполнения комбинированной обработки: точение, фрезерование, сверление, нарезание резьбы метчиком. Это позволяет использовать станок в массовом производстве на крупных предприятиях, где требуется быстрая и качественная обработка деталей.
К сравнению
Характеристики
Основные характеристики
Описание
Характеристика | SZ-206F |
Диапазон обработки | |
Максимальный диаметр обрабатываемого прутка | 20 мм |
Максимальная длина точения | 240 мм |
Максимальный зажимной диаметр главного шпинделя | 20 мм |

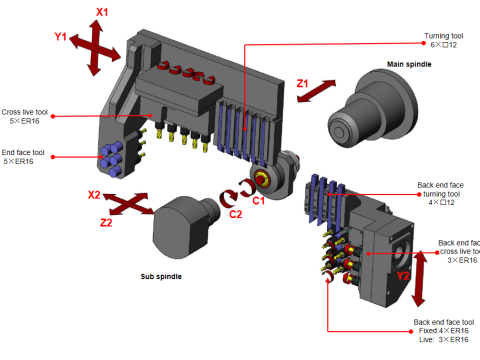

Приводной инструмент | |
Максимальный диаметр сверления | 10 мм |
Количество × модель | 4×ER16 |
Максимальный диаметр нарезания резьбы | 8 мм |
Мощность двигателя приводного инструмента | 0,75 кВт |
Частота вращения приводного инструмента | 4000 об/мин |
Главный шпиндель/ противошпиндель | |
Частота вращения главного шпинделя | 10 000 об/мин |
Мощность главного шпинделя | 2,2 /3,7 кВт |
Макс. диаметр сквозного отверстия главного шпинделя /противошпинделя | 27 мм |
Макс. программируемая точность по оси С | С1/С2 0,001° |
Мощность противошпинделя | 1,5/2,2 кВт |
Наличие контршпинделя | Да |
Частота вращения противошпинделя | 11 800 об/мин |
Инструмент | |
Максимальное количество установленного инструмента | 30 шт |
Токарный инструмент | 6×□12 |
Общие | |
Длина | |
Ширина | |
Высота | |
Масса | |
Система ЧПУ/ Контроллера | FANUC 0i-TF |
Высота центра | 1050 мм |
Макс длинна улавливаемой детали | 80 мм |
Наличие ЧПУ | с ЧПУ |
Перемещение главного шпинделя | |
Без направляющей втулки | 360 мм |
С направляющей втулкой | 240 мм |
Инструмент для обработки с торца (неподвижный) для главного шпинделя | |
Диаметр нарезания резьбы | 8 мм |
Диаметр сверления | 10 мм |
Количество × модель | 4×ER16 |
Вращающийся инструмент с фасонным профилем для противошпинделя | |
Мощность насоса подачи СОЖ | 0,4 кВт |
Мощность серводвигателя вращающегося инструмента с фасонным профилем | 0,75 кВт |
Мощность серводвигателя подачи | 0,5кВт (Y2), 0,75кВт (Z1/Z2/X1/Y1/X2) |
Неподвижный количество × модель | 4×ER16 |
Подвижный количество × модель | 4×ER16 |
Скорость подачи | 15 м/мин(Y2), 24 м/мин(X1), 30 м/мин(Z1/Z2/X2/Y1) |
