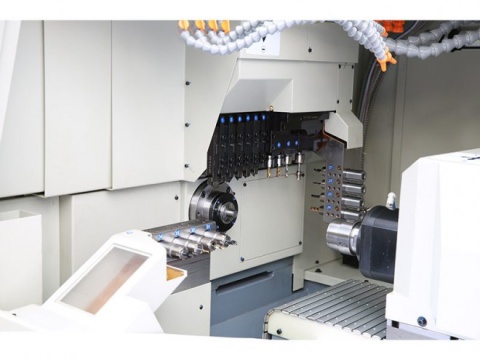

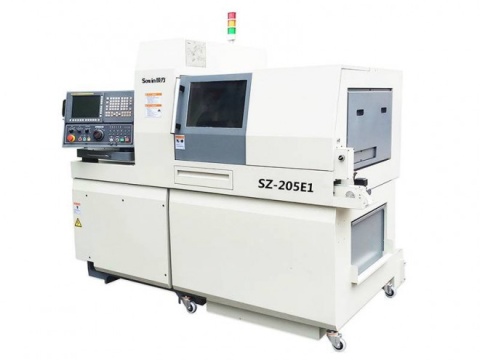

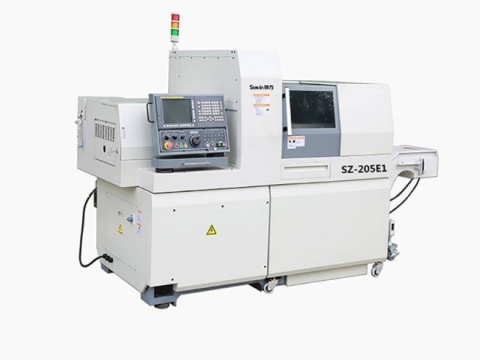

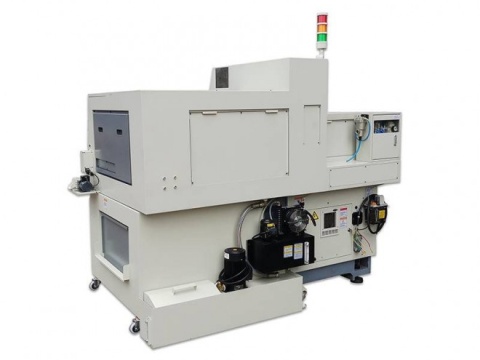

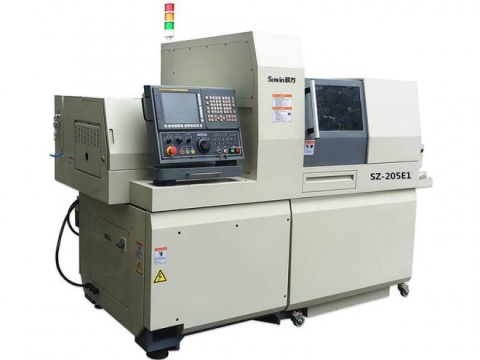

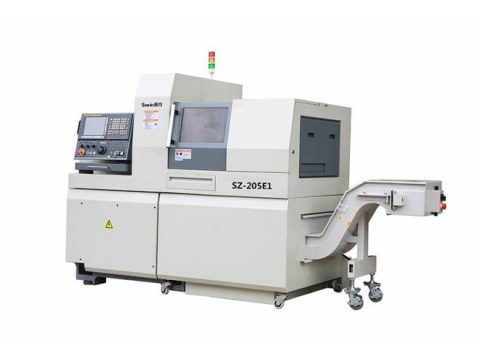

Автомат продольного точения Sowin SZ-205E1

Автомат продольного точения Sowin SZ-205E1 предназначен для выполнения комбинированной обработки, включая точение, фрезерование, сверление, нарезание резьбы метчиком. Серводвигатель FANUC японского производства обеспечивает быструю подачу и высокую скорость перемещений, а устройство ЧПУ FANUC 0i-TF оптимальную систему программирования.
Добавить к заявке на консультацию
К сравнению
Описание Характеристики Особенности
Характеристики
Основные характеристики
Описание
Характеристика SZ-205E1
Диапазон обработки
Максимальный диаметр обрабатываемого прутка 20 мм
Максимальная длина точения 240 мм
Максимальный зажимной диаметр главного шпинделя 20 мм
Приводной инструмент
Максимальный диаметр сверления 10 мм
Количество × модель 4×ER16
Максимальный диаметр нарезания резьбы 8 мм
Мощность двигателя приводного инструмента 0,75 кВт
Частота вращения приводного инструмента 4000 об/мин
Главный шпиндель/ противошпиндель
Частота вращения главного шпинделя 10 000 об/мин, 12 000 об/мин
Мощность главного шпинделя 2,2 кВт
Макс. диаметр сквозного отверстия главного шпинделя /противошпинделя 27 мм
Макс. программируемая точность по оси С С1/С2 0,001°
Мощность противошпинделя 1,5 кВт, 2,2 кВт
Наличие контршпинделя Да
Частота вращения противошпинделя 10 000 об/мин, 12 000 об/мин

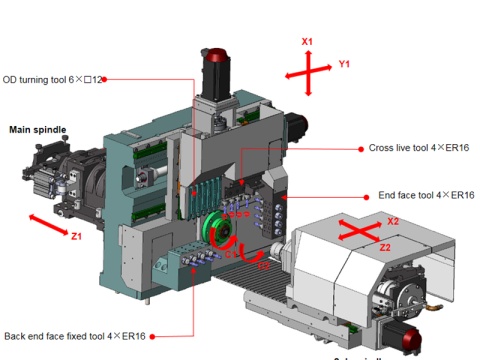

Инструмент
Максимальное количество установленного инструмента 22 шт
Токарный инструмент 6×□12
Общие
Длина 2180 мм
Ширина 1280 мм
Высота 1865 мм
Масса 2300 кг
Система ЧПУ/ Контроллера FANUC 0i-TF
Высота центра 1050 мм
Макс длинна улавливаемой детали 100 мм
Наличие ЧПУ с ЧПУ

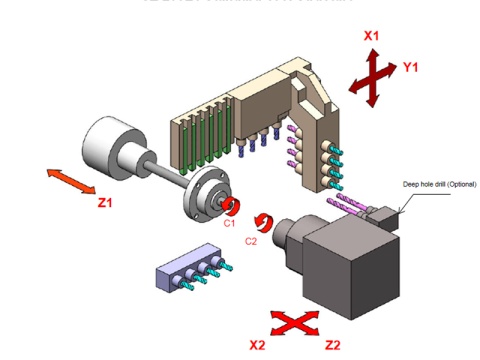

Перемещение главного шпинделя
Без направляющей втулки 355 мм
С направляющей втулкой 240 мм
Инструмент для обработки с торца (неподвижный) для главного шпинделя
Диаметр нарезания резьбы
Диаметр сверления
Количество × модель
Вращающийся инструмент с фасонным профилем для противошпинделя
Мощность насоса подачи СОЖ 0,4 кВт
Мощность серводвигателя вращающегося инструмента с фасонным профилем 0,75 кВт
Мощность серводвигателя подачи 0,75кВт (Z1/Z2/X1/Y1/X2)
Неподвижный количество × модель 4×ER16
Подвижный количество × модель 4×ER16
Скорость подачи 24 м/мин(X1), 30 м/мин(Z1/Z2/X2/Y1)
