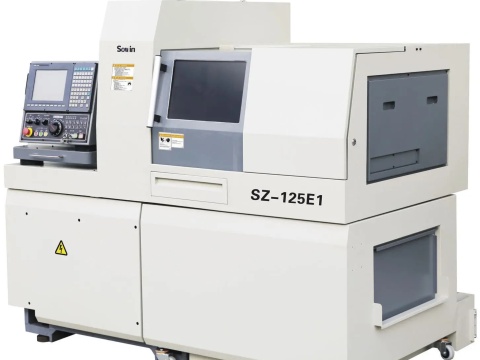

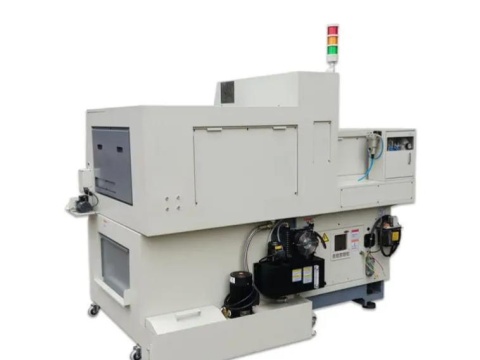

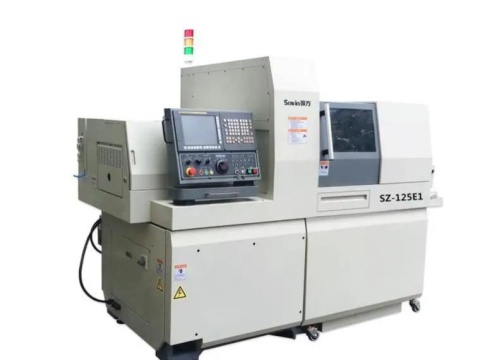

Автомат продольного точения с чпу Sowin SZ-125EI
|
Характеристика |
SZ-12E2 |
SZ-125EI |
SZ-125EII |
|
|
|||
|
Максимальный диаметр обрабатываемого прутка |
12 мм |
12 мм |
12 мм |
|
Максимальная длина точения |
205 мм |
205 мм |
205 мм |
|
Максимальный зажимной диаметр главного шпинделя |
12 мм |
12 мм |
12 мм |
|
Приводной инструмент |
|||
|
Максимальный диаметр сверления |
7 мм |
7 мм |
7 мм |
|
Количество × модель |
5×ER11 |
5×ER11 |
5×ER11 |
|
Максимальный диаметр нарезания резьбы |
6 мм |
6 мм |
6 мм |
|
Мощность двигателя приводного инструмента |
0,75 кВт |
0,75 кВт |
0,75 кВт |
|
Частота вращения приводного инструмента |
4000 об/мин |
4000 об/мин |
4000 об/мин |
|
Главный шпиндель/ противошпиндель |
|||
|
Частота вращения главного шпинделя |
12 000 об/мин |
12 000 об/мин |
12 000 об/мин |
|
Мощность главного шпинделя |
1,5 кВт, 2,2 кВт |
1,5 кВт, 2,2 кВт |
1,5 кВт, 2,2 кВт |
|
Макс. диаметр сквозного отверстия главного шпинделя /противошпинделя |
13 мм |
13 мм |
13 мм |
|
Макс. программируемая точность по оси С |
С1/С2 0,001° |
С1/С2 0,001° |
С1/С2 0,001° |
|
Мощность противошпинделя |
1,5 кВт, 2,2 кВт |
1,5 кВт, 2,2 кВт |
|
|
Наличие контршпинделя |
Нет |
Да |
Да |
|
Частота вращения противошпинделя |
12 000 об/мин |
12 000 об/мин |
|
|

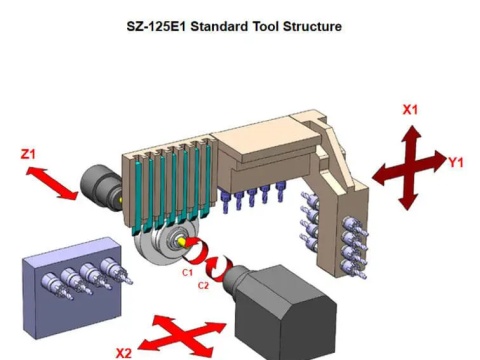

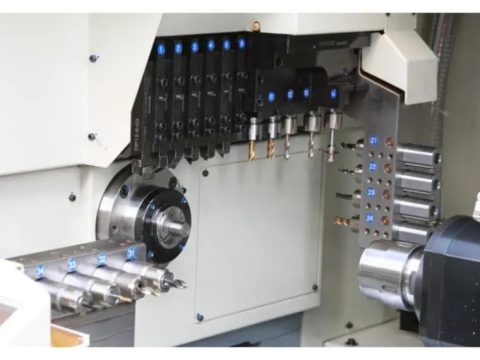

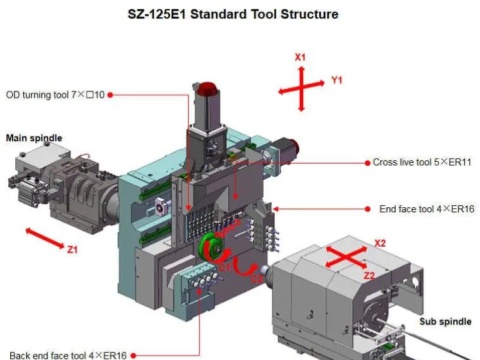

Инструмент |
|||
|
Максимальное количество установленного инструмента |
16 шт |
20 шт |
20 шт |
|
Токарный инструмент |
7×□10 |
7×□10 |
7×□10 |
|
Общие |
|||
|
Длина |
1927 мм |
2152 мм |
2152 мм |
|
Ширина |
1302 мм |
1194 мм |
1194 мм |
|
Высота |
1705 мм |
1746 мм |
1746 мм |
|
Масса |
1950 кг |
2500 кг |
2500 кг |
|

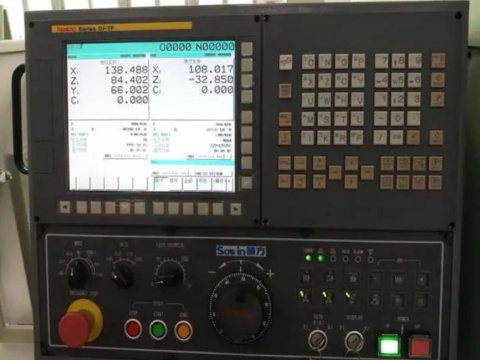

Система ЧПУ/ Контроллера |
FANUC 0i-TF |
FANUC 0i-TF |
FANUC 0i-TF |
|
Высота центра |
990 мм |
990 мм |
990 мм |
|
Макс длинна улавливаемой детали |
50 мм |
80 мм |
80 мм |
|
Наличие ЧПУ |
с ЧПУ |
с ЧПУ |
с ЧПУ |
|
Перемещение главного шпинделя |
|||
|
Без направляющей втулки |
308 мм |
308 мм |
308 мм |
|
С направляющей втулкой |
205 мм |
205 мм |
205 мм |
|
Инструмент для обработки с торца (неподвижный) для главного шпинделя |
|||
|
Диаметр нарезания резьбы |
8 мм |
||
|
Диаметр сверления |
10 мм |
||
|
Количество × модель |
4×ER16 |
||
|
Вращающийся инструмент с фасонным профилем для противошпинделя |
|||
|
Мощность насоса подачи СОЖ |
0,4 кВт |
0,4 кВт |
0,4 кВт |
|
Мощность серводвигателя вращающегося инструмента с фасонным профилем |
0,75 кВт |
0,75 кВт |
0,75 кВт |
|
Мощность серводвигателя подачи |
0,75кВт (Z/X/Y) |
0,75кВт (Z1/Z2/X1/Y1/X2) |
0,75кВт (Z1/Z2/X1/Y1/X2) |
|
Неподвижный количество × модель |
4×ER16 |
4×ER16 |
|
|
Подвижный количество × модель |
4×ER16 |
4×ER16 |
|
|
Скорость подачи |
30 м/мин(Z1/Z2/X2/Y1) |
30 м/мин(Z1/Z2/X2/Y1) |
|
