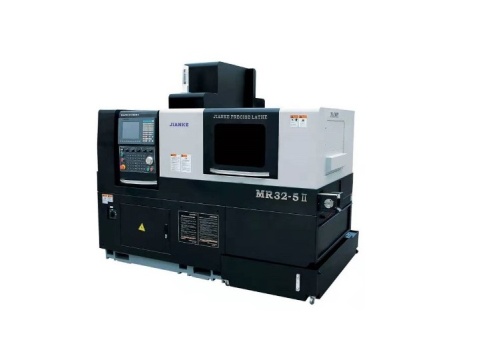

Автомат продольного точения с ЧПУ Jianke MR32-5 II

Jianke MR32-5 II- автомат продольного точения с ЧПУ с двумя шпинделями.Преимущество пятиосевой обработки состоит в том, что можно использовать более короткие инструменты, поскольку комбинацию инструмент/держатель инструмента можно отделить от других, мешающих обработке, поверхностей или деталей на заготовке. Это особенно важно в пресс-формах и работе с пресс-формами. В этом случае использование удлинителей для инструментов обычно может достигать более глубоких поверхностей полости. Более короткие инструменты могут уменьшить вибрацию, благодаря чему можно достичь больших или более коротких разрезов, улучшить обработку поверхности и увеличить срок службы
Добавить к заявке на консультацию
К сравнению
Описание Характеристики Особенности
Характеристики
Основные характеристики
Описание

Производитель

Jianke

Макс. длина обработки, мм

250

Мощность шпинделя, кВт

5.5

Перемещение по оси Z, мм

380

Скорость шпинделя, об/мин

10-6000

Высота основного шпинделя, мм

1060

Давление в пневмосети, Мпа

0,4

Диаметр нарезания радиального приводного инструмента

M6

Диаметр нарезания резьбы вспомогательного шпинделя

M8

Диаметр нарезания резьбы главного шпинделя

M10

Диаметр шпинделя, мм

32

Дискретность, мм

0,001

Допуск на биение шпинделя, мм

≤0,004

Количество инструмента для наружной токарной обработки

6 шт. (16 х 16 мм)

Макс. диаметр обработки вспомогательного шпинделя, мм

32

Макс. диаметр сверления в главном шпинделе, мм

13

Макс. диаметр сверления во вспомогательном шпинделе, мм

8

Мин. индексация по оси C главного и вспомогательного шпинделя, °

0,001

Мощность вспомогательного шпинделя, кВт

5,5

Мощность насоса подачи смазки, кВт

0,24

Мощность насоса системы охлаждения, кВт

0,22

Номинальная мощность радиального приводного инструмента, кВт

0,75

Номинальная мощность серводвигателя, кВт

0,75

Осевой инструмент для внутренней обработки

3 шт. × ER16 + 1 ER20

Перемещение по оси Z2, мм

270

Повторяемость по осям, мм

≤0,002

Потребляемая мощность, кВА

20

Приводной инструмент для наружной обработки

2 шт. типа ER16, 3 многофункциональных инструмента

Радиальный инструмент, мм

8

Размер прутка, мм

2-32

Скорость быстрых перемещений, м/мин

24

Скорость вспомогательного шпинделя, об/мин

10~6000

Тип LCD

Цветной экран

Тип системы управления

Taiwan SYNTEC 200TA

Точность позиционирования по осям X/Y/Z, мм

≤0,003

Фиксированный инструмент для обработки в основном и противошпинделе

4 шт. × ER16

Количество осей

5

Вес, кг

3200

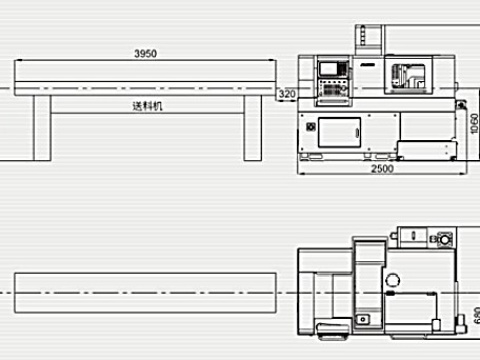

Габариты (Д*Ш*В)

2650x1400x1980 мм

СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ

1) Операционная система SYNTEC

2) Шпиндель и драйвер

3) Несущий NSK

4) Направляющая THK

5) Направляющий винт THK

6) Серводвигатель SYNTEC

7) Двигатель шпинделя SYNTEC

8) Электрические компоненты Germany Schneider

9) Система смазки Herg

10) Реле Omron

11) Переключатель хода Omron

12) Магнитный клапан Airtag

ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ

1) Ящик для инструмента

2) Масляная помпа высокого давления

3) Автоматический барфидер

4) Коллектор масляного тумана

5) Автоматический конвейер для удаления стружки
