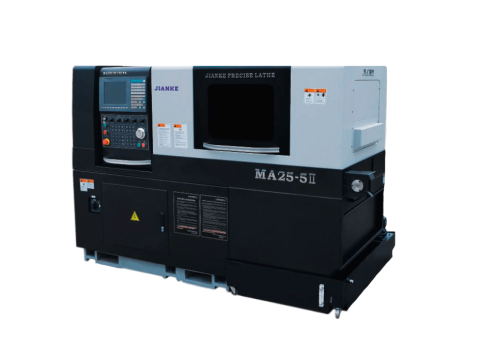

Автомат продольного точения с ЧПУ Jianke МА25-5 II
|
Производитель |
Jianke |
|
Макс. длина обработки, мм |
320 |
|
Мощность шпинделя, кВт |
3.7 |
|
Перемещение по оси Y, мм |
360 |
|
Перемещение по оси Z, мм |
320 |
|
Скорость шпинделя, об/мин |
10-8000 |
|
Высота основного шпинделя, мм |
1018 |
|
Давление в пневмосети, Мпа |
0,4 |
|
Диаметр нарезания радиального приводного инструмента |
M8 |
|
Диаметр нарезания резьбы главного шпинделя |
M6x1.0 |
|
Диаметр шпинделя, мм |
27 |
|
Дискретность, мм |
0,001 |
|
Допуск на биение шпинделя, мм |
≤0,004 |
|
Количество инструмента для наружной токарной обработки |
5 штук (12мм х 12мм) +1 (16 x 16vv) |
|
Макс. диаметр обработки вспомогательного шпинделя, мм |
25 |
|
Макс. диаметр сверления в главном шпинделе, мм |
10 |
|
Макс. диаметр сверления во вспомогательном шпинделе, мм |
8 |
|
Мин. индексация по оси C главного и вспомогательного шпинделя, ° |
0,001 |
|
Мощность вспомогательного шпинделя, кВт |
2,2 |
|
Мощность насоса подачи смазки, кВт |
0,24 |
|
Мощность насоса системы охлаждения, кВт |
0,22 |
|
Номинальная мощность радиального приводного инструмента, кВт |
0,75 |
|
Перемещение по оси X, мм |
95 |
|
Перемещение по оси X2, мм |
320 |
|
Перемещение по оси Z2, мм |
270 |
|
Повторяемость по осям, мм |
≤0,002 |
|
Потребляемая мощность, кВА |
15 |
|
Приводной инструмент для наружной обработки |
2 шт. типа ER11 - фиксированный, 3 шт. типа ER16 (6000 об/мин) |
|
Радиальный инструмент, мм |
8 |
|
Размер прутка, мм |
2-25 |
|
Скорость быстрых перемещений, м/мин |
24 |
|
Скорость вспомогательного шпинделя, об/мин |
10-8000 |
|
Тип LCD |
Цветной экран |
|
Тип системы управления |
Taiwan SYNTEC 200TA |
|
Точность позиционирования по осям X/Y/Z, мм |
≤0,003 |
|
Фиксированный инструмент для обработки в основном и противошпинделе |
4 шт. × ER16 |
|

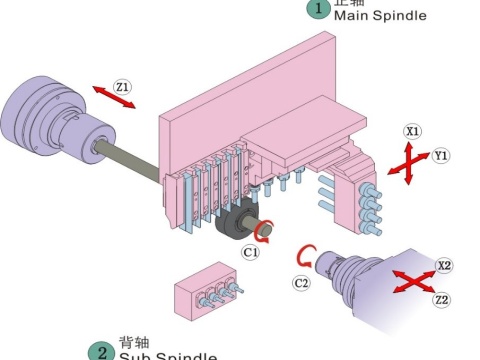

Количество осей |
6 |
|
Вес, кг |
2100 |
|

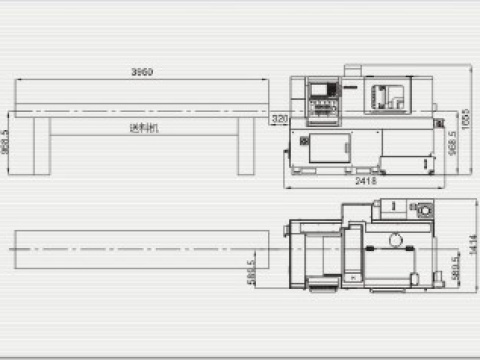

Габариты (Д*Ш*В) |
2575x1480x1750 мм |
