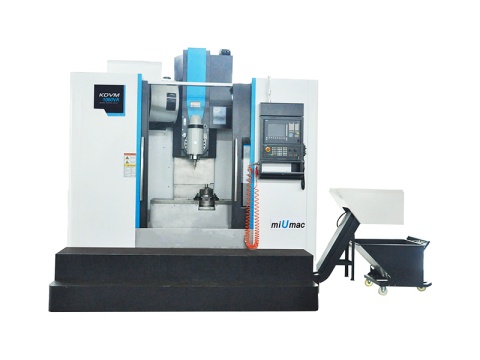

5-ти осевой фрезерный обрабатывающий центр KAIDA KDVM 1060VA

Добавить к заявке на консультацию
К сравнению
Описание Характеристики Особенности
Характеристики
Основные характеристики
Описание

Параметр

ед.из

KDVM1060VA

Перемещения по осям X/Y/Z

мм

1000/600/600

Угол поворота оси A

град.

360

Угол поворота оси B

град.

±110

Угол поворота оси C

град.

-

Расстояние от центра шпинделя до колонны

мм

640

Расстояние от центра оси шпинделя до стола

мм

395~995

Расстояние от торца шпинделя до оси

мм

150-750

Размер рабочего стола

мм

Φ250(Ось A)

T-пазы

мм

18×5×100

Макс. Нагрузка на стол

кг

250(с задней бабкой)

Размер основного стола

мм

1700×600

Макс. Нагрузка на стол

кг

800

Ускоренные подачи по осям X/Y/Z

м/мин

30

Крутящий момент по осям X/Y/Z

нМ

27/27/27

Частота оборотов по оси A

об/мин

50

Частота оборотов по оси B

об/мин

16

Частота оборотов по оси C

об/мин

-

Тип шпинделя



Мотор-шпиндель

Частота оборотов шпинделя

об/мин

15000

Мощность шпинделя

кВт

21

 Крутящий момент

нМ

76

Конус шпинделя



HSK-A63/BBT40

Количество инструментальных позиций

шт

24

Время смены инструмента

с

2

Точность позиционирования по осям X/Y/Z

мм

≤0.008/0.006/0.006

Точность повторного позиционирования по осям X/Y/Z

мм

≤0.006/0.004/0.004

Точность позиционирования по осям A/C, B

мм

≤12

Точность повторного позиционирования по осям A/C, B

мм

≤6

Мин. Индекс поворота A/C, B

градус

0.001

Габаритные размеры

мм

3200x3100x3100

Масса

кг

6500kg
