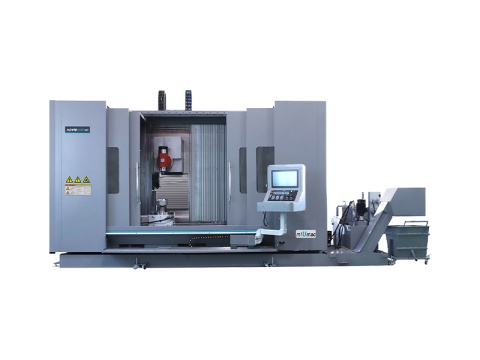

5-ти осевой фрезерный обрабатывающий центр KAIDA KDVM 2085VA
Параметр |
Ед.изм |
KDVM2085VA |
KDVM2085VC |
Перемещения по осям X/Y/Z |
мм |
2000/850/8500 |
2000/850/8500 |
Угол поворота A |
град. |
360 |
- |
Угол поворота B |
град. |
±110 |
±110 |
Угол поворота C |
град. |
- |
360 |
Расстояние от центральной линии оси А до внутренней защитной поверхности |
мм |
700 |
700 |
Расстояние от центральной линии оси В до неподвижного стола |
мм |
340~1190 |
340~1190 |
Расстояние от торца шпинделя до стола |
мм |
100-950 |
100-950 |
Расстояние от осевой линии оси А до поверхности стола |
мм |
310 |
- |

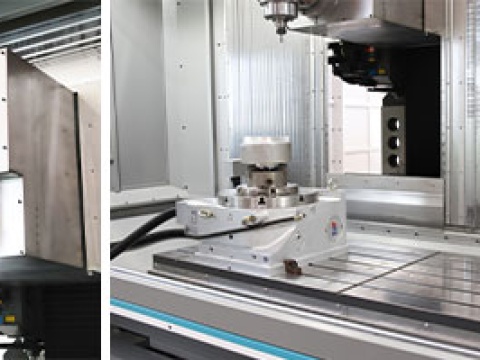

Рабочий стол |
|
|
|

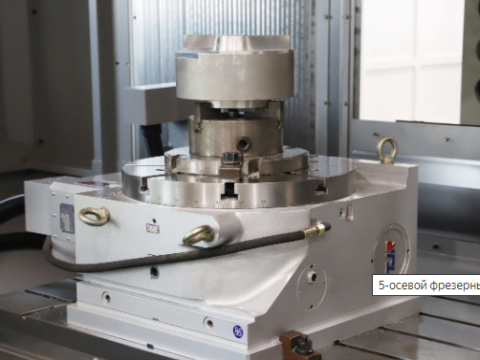

Диаметр поворотного стола |
мм |
Φ500(A ось ) |
Φ500(C ось) |
T-пазы(ширина x число x интервал) |
мм |
18×5×150 |
18×5×150 |
Макс. Нагрузка на стол |
кг |
600(с задней бабкой) |
600 |
Прямоугольный размер стола |
мм |
2500×870 |
2500×870 |
Макс. Нагрузка на прямоугольный стол |
кг |
3500 |
3500 |
Перемещения |
|
|
|
Ускоренные подачи по осям X/Y/Z |
м/мин |
30 |
30 |
Крутящий момент по осям X/Y/Z |
нМ |
84/84/36 |
84/84/36 |
Макс. Частота оборотов оси A |
об/мин |
16 |
- |
Макс. Частота оборотов оси B |
об/мин |
33 |
33 |
Макс. Частота оборотов оси C |
об/мин |
- |
16 |
Допустимое усилие резания по оси A |
Kgf-m |
370 |
- |
Допустимое усилие резания по оси B |
Kgf-m |
170 |
170 |
Допустимое усилие резания по оси C |
Kgf-m |
- |
4000 |

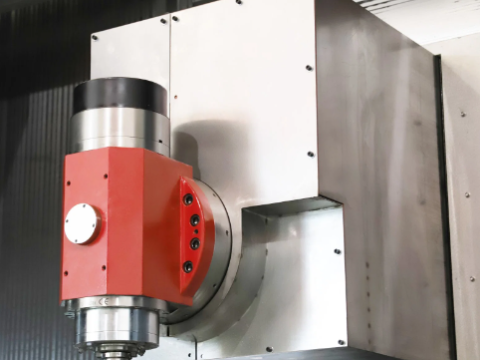

Шпиндель |
|
|
|
Тип шпинделя |
|
Мотор-шпиндель |
Мотор-шпиндель |
Частота оборотов шпинделя |
об/мин |
15000 |
15000 |
Мощность шпинделя |
кВт |
15 |
15 |
Номинальный крутящий момент |
нМ |
72 |
72 |
Конус шпинделя |
|
HSK-A63 |
HSK-A63 |
Система смены инстурмента(дисковый тип) |
|
|
|
Количество инструментальных позиций |
шт. |
24 |
24 |
Время смены инструмента |
сек. |
2 |
2 |
Точность |
|
|
|
Точность повторного позиционирования X/Y/Z |
мм |
≤0.008/0.006/0.006 |
≤0.008/0.006/0.006 |
Точность позиционирования X/Y/Z |
мм |
≤0.01/0.008/0.008 |
≤0.01/0.008/0.008 |
Точность повторного позиционирования A/B/C |
мм |
≤6 |
≤6 |
Точность позиционирования A/B/C |
мм |
≤12 |
≤12 |
Мин. Индекс поворота A/B/C |
град. |
0.001 |
0.001 |

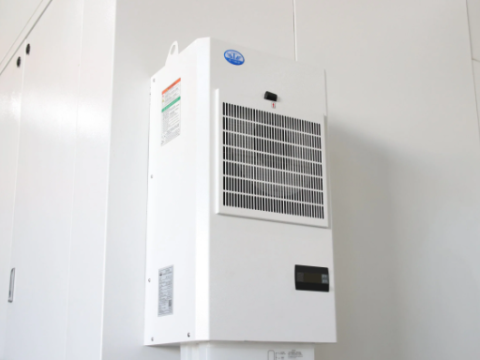

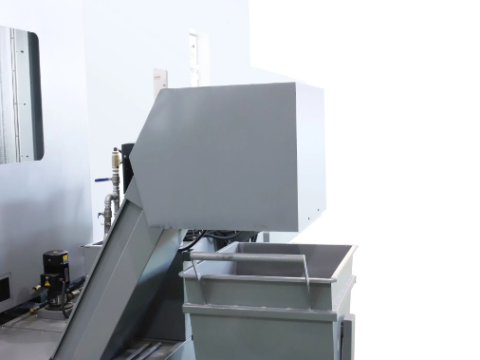

Прочее |
|
|
|

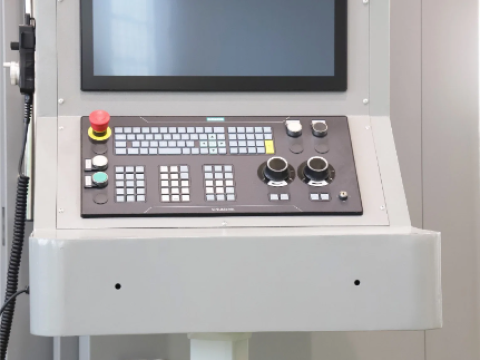

Система ЧПУ |
|
Siemens one |
Siemens one |
Масса |
кг. |
≈18000 |
≈18000 |
