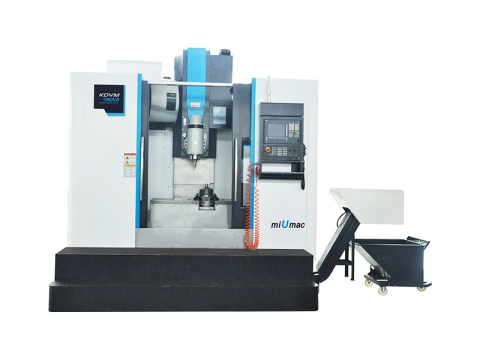

5-ти осевой фрезерный обрабатывающий центр KAIDA KDVM 1060VC
|
Параметр |
ед.из |
KDVM1060VC |
|
Перемещения по осям X/Y/Z |
мм |
1100/600/600 |
|
Угол поворота оси A |
град. |
- |
|
Угол поворота оси B |
град. |
±110 |
|
Угол поворота оси C |
град. |
360 |
|
Расстояние от центра шпинделя до колонны |
мм |
640 |
|
Расстояние от центра оси шпинделя до стола |
мм |
395~995 |
|
Расстояние от торца шпинделя до оси |
мм |
150-750 |
|

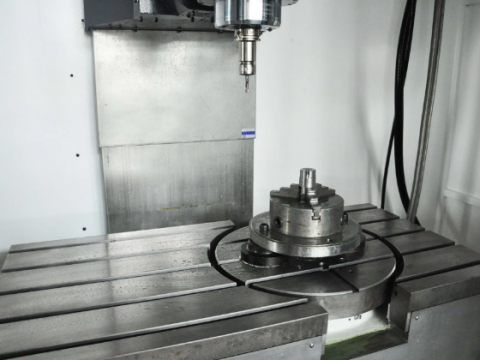

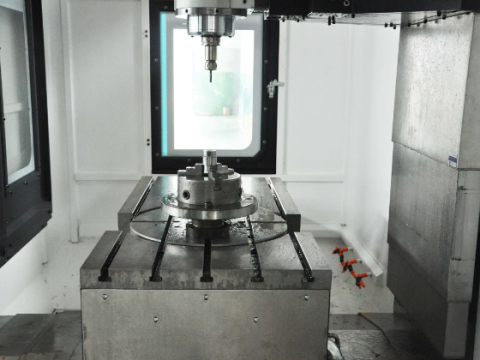

Размер рабочего стола |
мм |
Φ500(Ось C ) |
|
T-пазы |
мм |
18×5×125 |
|
Макс. Нагрузка на стол |
кг |
500 |
|
Размер основного стола |
мм |
1250×620 |
|
Макс. Нагрузка на стол |
кг |
800 |
|
Ускоренные подачи по осям X/Y/Z |
м/мин |
30 |
|
Крутящий момент по осям X/Y/Z |
нМ |
27/27/27 |
|
Частота оборотов по оси A |
об/мин |
- |
|
Частота оборотов по оси B |
об/мин |
16 |
|
Частота оборотов по оси C |
об/мин |
33 |
|
Тип шпинделя |
|
Мотор-шпиндель |
|
Частота оборотов шпинделя |
об/мин |
15000 |
|
Мощность шпинделя |
кВт |
21 |
|
Крутящий момент |
нМ |
76 |
|
Конус шпинделя |
|
HSK-A63/BBT40 |
|
Количество инструментальных позиций |
шт |
24 |
|
Время смены инструмента |
с |
2 |
|
Точность позиционирования по осям X/Y/Z |
мм |
≤0.008/0.006/0.006 |
|
Точность повторного позиционирования по осям X/Y/Z |
мм |
≤0.006/0.004/0.004 |
|
Точность позиционирования по осям A/C, B |
мм |
≤12 |
|
Точность повторного позиционирования по осям A/C, B |
мм |
≤6 |
|
Мин. Индекс поворота A/C, B |
градус |
0.001 |
|
Габаритные размеры |
мм |
3200x3100x3300 |
|
Масса |
кг |
7500kg |
