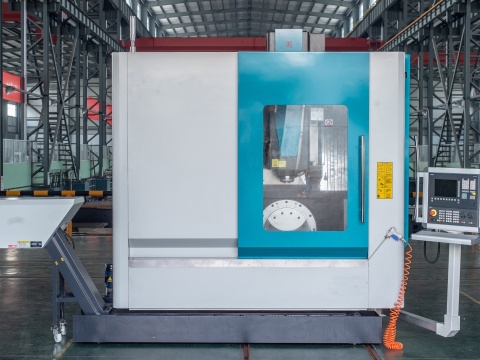

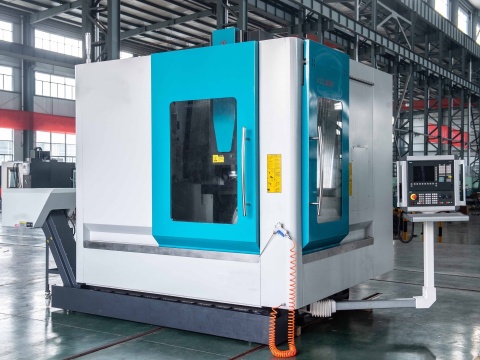

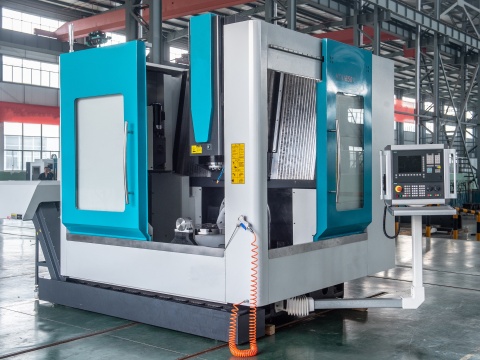

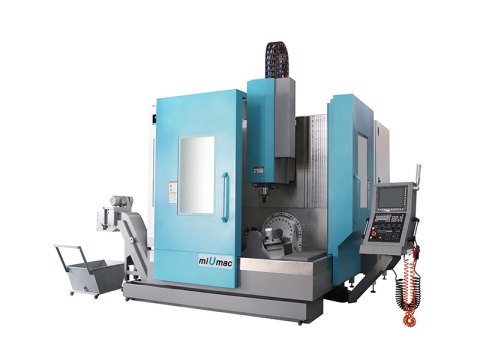

5-ти осевой фрезерный обрабатывающий центр KAIDA KDU 650V

Станина станка
Станина станка изготовлена из высококачественного чугуна Meehanite, которая обеспечивает максимальную жесткость конструкции. Колонна и основание выполнены по принципу «максимизации статической массы», за счет чего предотвращается возникновение вибраций и колебаний шпиндельной бабки, а также обеспечиваются стабильность и устойчивость даже при максимальных нагрузках.

Шпиндель
Станок оснащен высокоскоростным шпинделем с прямым приводом и конусом шпинделя BT40, который позволяет обрабатывать сложные детали на полной мощности двигателя без люфтов, что необходимо для выполнения высококачественной и высокоточной обработки поверхности.
Все станки оснащены системой масляного охлаждения шпинделя для предотвращения тепловой деформации и обеспечения высокой точности обработки в течение длительного срока эксплуатации.

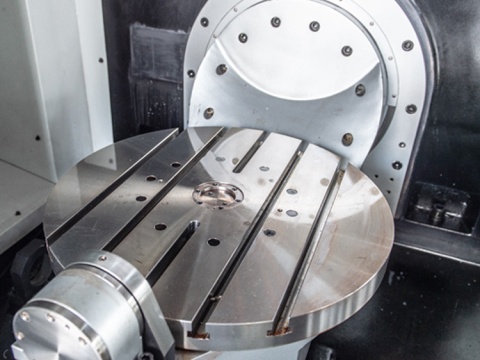

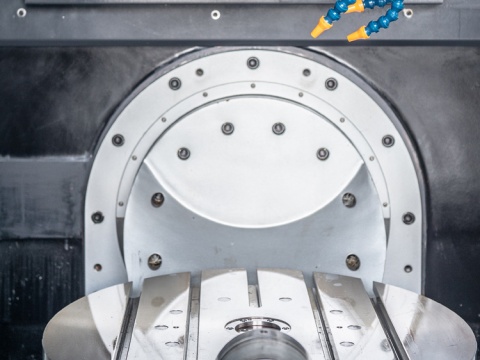

Наклонно-поворотный стол с ЧПУ расширяет функциональности станка, что позволяет производить механическую обработку заготовки в нескольких плоскостях одновременно. Поворотная ось С интегрирована в стол станка, а качающаяся ось А дает возможность полноценной обработки в 5 осях.
Добавить к заявке на консультацию
К сравнению
Описание Характеристики Особенности
Характеристики
Основные характеристики
Описание
Параметр Ед.изм    KDU400V KDU500V KDU650V


Перемещения по осям X/Y/Z  мм. 800/360/400 820/520/500 820/520/500
Угол поворота оси B  град. ±120 ±120 ±120
Угол поворота оси С   360 360 360
Расстояние от торца шпинделя до поверхности стола мм 150-550 150-650 150-650
Макс. диаметр заготовки. & макс. высота заготовки мм Φ360x400 Φ520×480 Φ520×480
Рабочий стол
Размер стола mm Φ400 Φ500 Φ650
Нагрузка на стол кг 200 300 300
T-пазы  mm 8×14×45 5×14×100 5×14×100
Подачи
Ускоренные подачи X/Y/Z  m/min 36/36/36 36/36/36 36/36/36
Макс. частота оборотов по осям B/C axis rpm 100/150 60/100 60/100
Крутящий момент по осям X/Y/Z  Nm 20/20/20 27/27/27 27/27/27
Крутящий момент по оси B номинальный/максимальный Nm 335/640 2000/3600 2000/3600
Крутящий момент по оси С номинальный/максимальный
 Nm 106/203 600/1100 600/1100
Шпиндель
Тип шпинделя   прямой привод прямой привод
 прямой привод
Частота оборотов шпинделя об/мин 12000 12000 12000
Мощность шпинделя кВт 11 11 11
Крутящий момент шпинделя нМ 120 120 120
Конус шпинделя   BT40 BT40 BT40
Инструментальный магазин
Количество инструментальных позиций шт. 24 24 24
Время смены инструмента сек. 2 2 2
Accuracy
X/Y/Z точность повторного позиционирования mm ≤0.006/0.004/0.004 ≤0.006/0.004/0.004 ≤0.006/0.004/0.004
X/Y/Z точность позиционирования mm ≤0.008/0.006/0.006 ≤0.008/0.006/0.006 ≤0.008/0.006/0.006
B/C axis точность повторного позиционирования сек ≤6 ≤6 ≤6
B/C axis  точность позиционирования сек. ≤12 ≤12 ≤12


Система ЧПУ   Siemens one Siemens one Siemens one
Масса kg 8500 11000 11000
