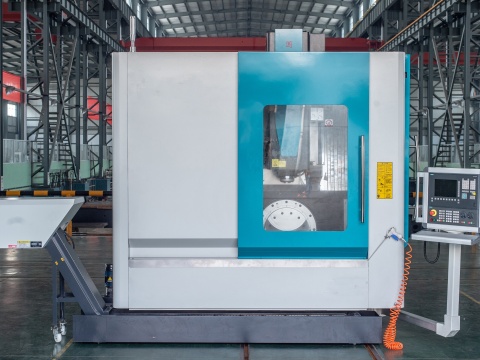

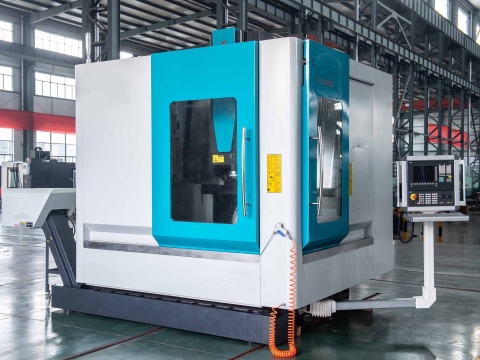

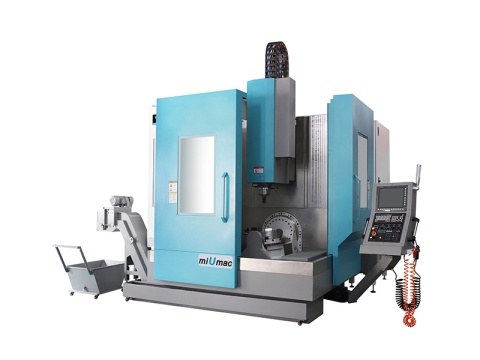

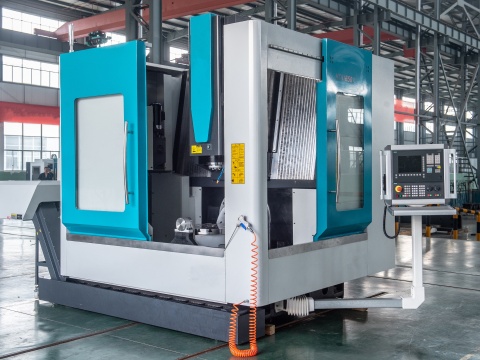

5-ти осевой фрезерный обрабатывающий центр KAIDA KDU 630V
Станина станка изготовлена из высококачественного чугуна Meehanite, которая обеспечивает максимальную жесткость конструкции. Колонна и основание выполнены по принципу «максимизации статической массы», за счет чего предотвращается возникновение вибраций и колебаний шпиндельной бабки, а также обеспечиваются стабильность и устойчивость даже при максимальных нагрузках.
Шпиндель
Станок оснащен высокоскоростным шпинделем с прямым приводом и конусом шпинделя BT40, который позволяет обрабатывать сложные детали на полной мощности двигателя без люфтов, что необходимо для выполнения высококачественной и высокоточной обработки поверхности.
Все станки оснащены системой масляного охлаждения шпинделя для предотвращения тепловой деформации и обеспечения высокой точности обработки в течение длительного срока эксплуатации.

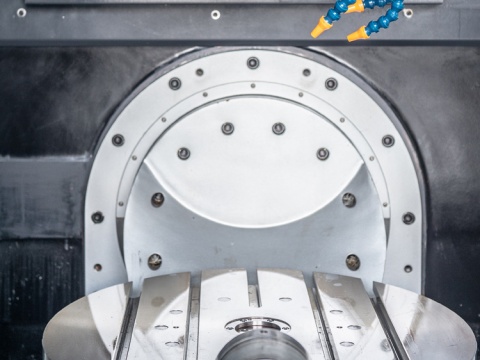

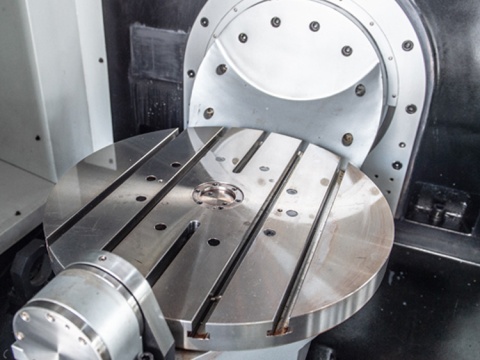

Наклонно-поворотный стол с ЧПУ расширяет функциональности станка, что позволяет производить механическую обработку заготовки в нескольких плоскостях одновременно. Поворотная ось С интегрирована в стол станка, а качающаяся ось А дает возможность полноценной обработки в 5 осях.
|
Параметр |
Ед.изм |
KDU 630V |
|
Перемещения по осям X/Y/Z |
мм. |
700/950/600 |
|
Угол поворота оси B |
град. |
±120 |
|
Угол поворота оси С |
|
360 |
|
Размер стола |
mm |
Φ630 |
|
Нагрузка на стол |
кг |
850 |
|
T-пазы |
мм |
7×14×80 |
|
Ускоренные подачи X/Y/Z |
м/мин |
36/36/36 |
|
Макс. частота оборотов по осям А/C axis |
об/мин |
60/90 |
|
Крутящий момент по осям X/Y/Z |
нМ |
36/36х2/48 |
|
Крутящий момент по оси А номинальный/максимальный |
нМ |
1290/2400 |
|
Крутящий момент по оси С номинальный/максимальный |
нМ |
600/1100 |
|
Тип шпинделя |
|
прямой привод |
|
Частота оборотов шпинделя |
об/мин |
12000 |
|
Мощность шпинделя |
кВт |
17,5 |
|
Крутящий момент шпинделя |
нМ |
240 |
|
Конус шпинделя |
|
BBT40 |
|
Инструментальный магазин |
|
|
|
Количество инструментальных позиций |
шт. |
32 |
|
X/Y/Z точность повторного позиционирования |
мм |
≤0.006 |
|
X/Y/Z точность позиционирования |
мм |
≤0.008 |
|
B/C axis точность повторного позиционирования |
сек |
≤6 |
|
B/C axis точность позиционирования |
сек. |
≤12 |
|
Масса |
kg |
24000 |
