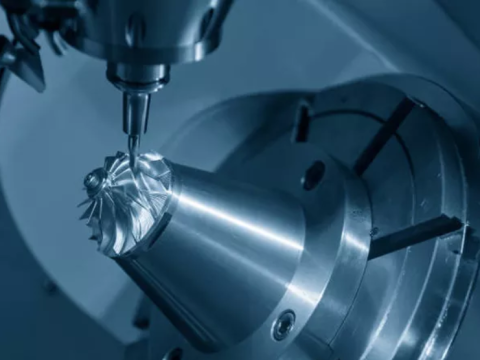

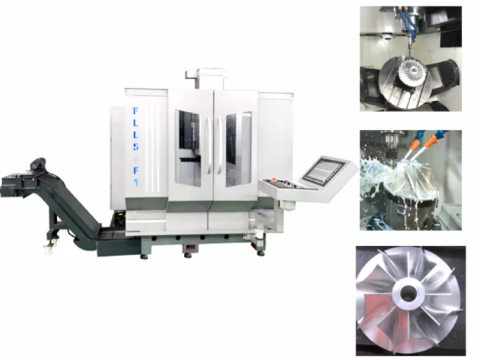

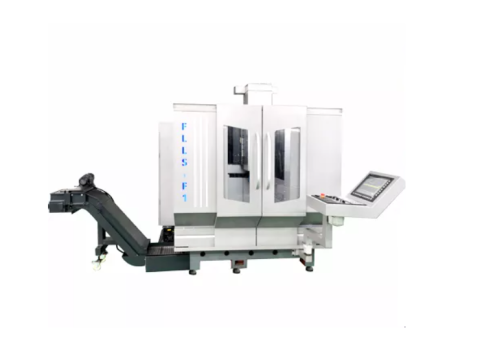

5-ти осевой фрезерный обрабатывающий центр FLLS-F1
5-осевые обрабатывающие центры с ЧПУ FLLS широко используются в аэрокосмической, информационно-коммуникационной, автомобильной промышленности, производстве медицинского оборудования, машиностроении и обработке деталей.
К сравнению
Характеристики
Основные характеристики
Описание
Модель | FLLS-F0 | FLLS-F1 | FLLS-F2 | FLLS-F3 |
Размер стола | Φ250mm | Φ420mm | Φ630mm | Φ800mm |
Максимальный диаметр вращения | Φ400mm | Φ540mm | Φ900mm | Φ1050mm |
Диапазон вращения по оси А | +20°/-120° | +20°/-120° | +20°/-120° | +20°/-120° |
Диапазон вращения по оси C | +360°/-360° | +360°/-360° | +360°/-360° | +360°/-360° |
Точность позиционирования по осям A, C | 45/15sec | 45/15sec | 10/10sec | 45/15sec |
Повторная точность позиционирования по осям A и C | 8/6sec | 8/6sec | 4/4sec | 8/6sec |
Максимальная нагрузка на стол (горизонтальная) | 50kg | 200kg | 850kg | 1000kg |
Максимальная нагрузка (наклон) | 50Kg | 150Kg | 850Kg | 500kg |
Перемещения | ||||
Максимальный ход оси X/Y/Z | 400/400/350mm | 500/500/400mm | 800/800/600mm | 1100/1100/650mm |
Расстояние от центра шпинделя до стола | 130-480mm | 130-530mm | 130-730mm | 130-780mm |
Шпиндель | ||||
Конусность шпинделя | BT40 | BT40 | BT40 | BT40 |
Максимальная скорость вращения шпинделя (стандартная) | 12000rpm | 12000rpm | 12000rpm | 12000rpm |
Способ привода шпинделя (стандартный) | Прямой 12000 |
Прямой 12000 |
Прямой 12000 |
Прямой 12000 |
Подачи | ||||
Скорость подачи рабочая | 10000mm/min | 10000mm/min | 10000mm/min | 10000mm/min |
Ускоренные подачи | 36/36/36m/min | 36/36/36m/min | 36/36/36m/min | 36/36/36m/min |
Технические характеристики ШВП | 4016 | 4016 | 4016 | 4016 |
Точность позиционирования по 3 осям | ±0.005/300mm | ±0.005/300mm | ±0.005/300mm | ±0.005/300mm |
Точность повторного позиционирования | ±0.003/300mm | ±0.003/300mm | ±0.003/300mm | ±0.003/300mm |
Магазин инструментов | ||||
Инструментальный магазин | 20 | 24 | 24 | 24 |
Максимальный диаметр инструмента*длина | 80*200mm | 80*200mm | 80*200mm | 80*200mm |
Максимальный вес инструмента | 8kg | 8kg | 8kg | 8kg |
Технические характеристики хвостовика | BT40 | BT40 | BT40 | BT40 |
Серводвигатель | ||||
Двигатель шпинделя | 7.5/11kw | 11/15kw | 11/15kw | 11/15kw |
Двигатель по оси X/Y/Z | 2.0/2.0/3.0kw | 3.0/3.0/3.0kw | 3.0/3.0/3.0kw | 3.0/3.0/3.0kw |
Пампа СОЖ | 0.49kw | 0.49kw | 0.49kw | 0.49kw |
Общие технические характеристики | ||||
Требования к источнику воздуха | 8KG | 8KG | 8KG | 8KG |
Мощность | 20KVA | 30KVA | 50KVA | 60KVA |
Размеры (длина*ширина* высота) | 2.5*2.6*2.6m | 3*2.8*2.8m | 4.5*3.6*3.4m | 4.8*4.2*3.6m |
Масса | 5T | 9T | 14T | 20 |
